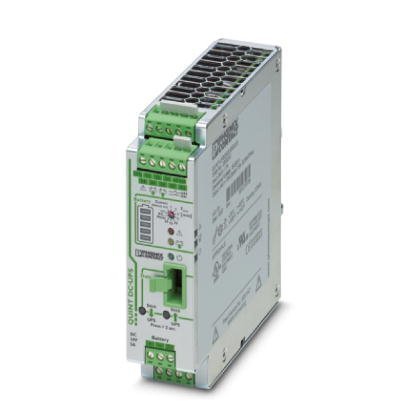

TYP PC-USV_1AC_24DC_5

Maße

Breite35 mm
Höhe130 mm
Tiefe125 mm
Breite bei alternativer Montage123 mm
Höhe bei alternativer Montage130 mm
Tiefe bei alternativer Montage39 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C … 70 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C … 85 °C
Max. zul. Luftfeuchtigkeit (Betrieb)≤ 95 % (25 °C, keine Betauung)
Klimaklasse3K3 (nach EN 60721)

Eingangsdaten

Eingangsspannung24 V DC
Nenneingangsspannung24 V DC
Eingangsspannungsbereich18 V DC … 30 V DC
Stromaufnahme (maximal)9,4 A (maximal, Netzbetrieb)
Stromaufnahme (Ladevorgang)1,8 A (Ladevorgang, Netzbetrieb)
Zuschaltschwelle fix≤ 22 V DC
Zuschaltschwelle variabel1 V/0,1 s

Ausgangsdaten (Netzbetrieb 24 V DC)

Nennausgangsspannung24 V DC
Ausgangsspannungsbereich (Abhängig von der Eingangsspannung)18 V DC … 30 V DC
Nennausgangsstrom (IN)5 A (-25 °C … 60 °C)
POWER BOOST (IBoost)7,5 A (-25 °C … 40 °C)
Selective Fuse Breaking (ISFB)30 A (-25 °C … 60 °C)

Ausgangsdaten (Batteriebetrieb 24 V DC)

Nennausgangsspannung24 V DC
Ausgangsspannungsbereich (Abhängig von der Eingangsspannung)19,2 V DC … 27,6 V DC (UOUT = UBAT – 0,5 V DC)
Nennausgangsstrom (IN)5 A (-25 °C … 60 °C)
POWER BOOST (IBoost)7,5 A (-25 °C … 40 °C)
Selective Fuse Breaking (ISFB)32,5 A (-25 °C … 60 °C)

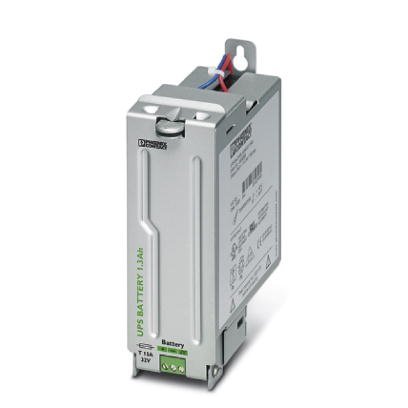

PC-USV_24DC-1_3AH

Maße

Breite54 mm
Höhe157 mm
Tiefe113 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)0 °C … 40 °C
Umgebungstemperatur (Lagerung/Transport)0 °C … 40 °C
Max. zul. Luftfeuchtigkeit (Betrieb)95 %
Verschmutzungsgrad2

Eingangsdaten

Nenneingangsspannung24 V DC
Pufferzeit20 min. (2 A)
5 min. (5 A)

Ausgangsdaten

Nennausgangsspannung24 V DC
Ausgangsstrom Imax15 A
Parallelschaltbarkeit5
Serienschaltbarkeitnein
Ausgangssicherung1x 15 A

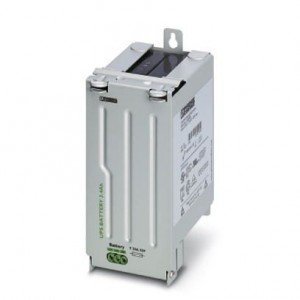

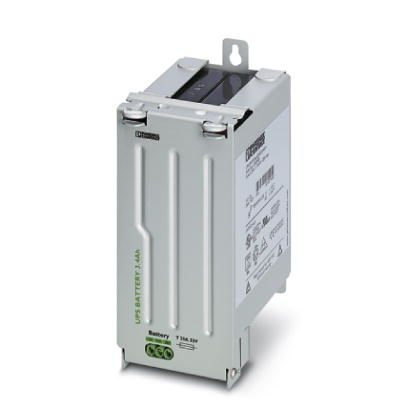

PC-USV_24DC-3_4AH



Maße

Breite85 mm
Höhe191 mm
Tiefe110 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)0 °C … 40 °C
Umgebungstemperatur (Lagerung/Transport)0 °C … 40 °C
Max. zul. Luftfeuchtigkeit (Betrieb)≤ 95 %
Verschmutzungsgrad2

Eingangsdaten

Nenneingangsspannung24 V DC
Pufferzeit4,5 min. (20 A)
3 min. (25 A)

Ausgangsdaten

Nennausgangsspannung24 V DC
Ausgangsstrom Imax25 A
Parallelschaltbarkeit5
Serienschaltbarkeitnein
Ausgangssicherung1x 25 A

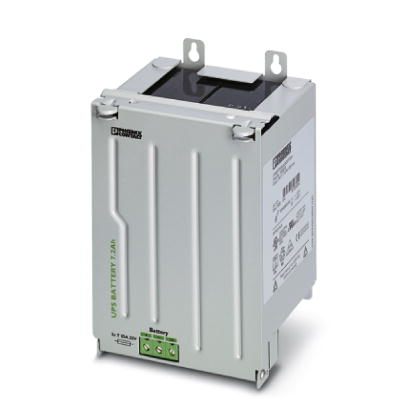

PC-USV_24DC-7_2AH



Maße

Breite135 mm
Höhe202 mm
Tiefe110 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)0 °C … 40 °C
Umgebungstemperatur (Lagerung/Transport)-15 °C … 40 °C
Max. zul. Luftfeuchtigkeit (Betrieb)≤ 95 %
Verschmutzungsgrad2

Eingangsdaten

Nenneingangsspannung24 V DC
Pufferzeit10 min. (20 A)
3 min. (40 A)

Ausgangsdaten

Nennausgangsspannung24 V DC
Ausgangsstrom Imax50 A
Parallelschaltbarkeit5
Serienschaltbarkeitnein
Ausgangssicherung2x 25 A

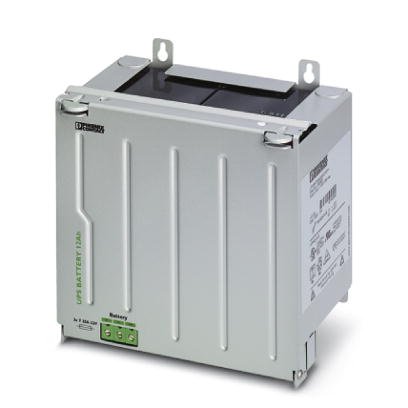

PC-USV_24DC-12AH



Maße

Breite202 mm
Höhe202 mm
Tiefe110 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)0 °C … 40 °C
Umgebungstemperatur (Lagerung/Transport)0 °C … 40 °C
Max. zul. Luftfeuchtigkeit (Betrieb)≤ 95 %
Verschmutzungsgrad2

Eingangsdaten

Nenneingangsspannung24 V DC
Pufferzeit22,5 min. (20 A)
9 min. (40 A)

Ausgangsdaten

Nennausgangsspannung24 V DC
Ausgangsstrom Imax50 A
Parallelschaltbarkeit5
Serienschaltbarkeitnein
Ausgangssicherung2x 25 A

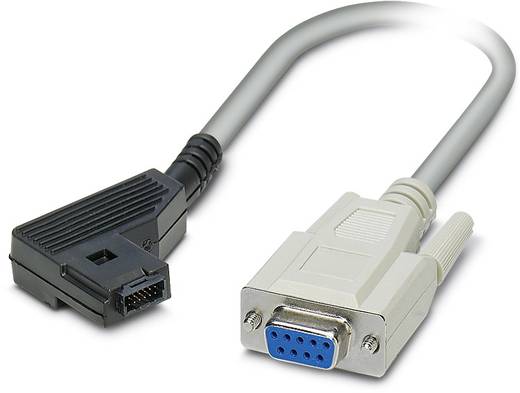

PC-USV Datakabel
