Elektronische Schlauchwaage und Zubehör für Messsysteme
Die elektronische Schlauchwaage stellt in der modernen Geomesstechnik einen wichtigen Bestandteil des Monitorings dar. Sie eignet sich hervorragend zur Setzungs- und Bewegungsüberwachung. Die elektronische Schlauchwaage kann in Objekten aller Art eingesetzt werden, egal ob Einfamilienhaus, Staudamm oder Kraftwerksturbine.
Hydrostatischen Sensoren
Wichtigster Bestandteil eines jeden Überwachungssystems ist der Sensor. Aus diesem Grund stellen wir alle unsere hydrostatischen Sensoren selbst her. Wir bieten Ihnen Komplettsysteme aus einer Hand, passend für fast jeden Einsatzzweck. Die elektronische Schlauchwaage ist der ideale Helfer wo Schnelligkeit bei der Einnivellierung gefragt ist.

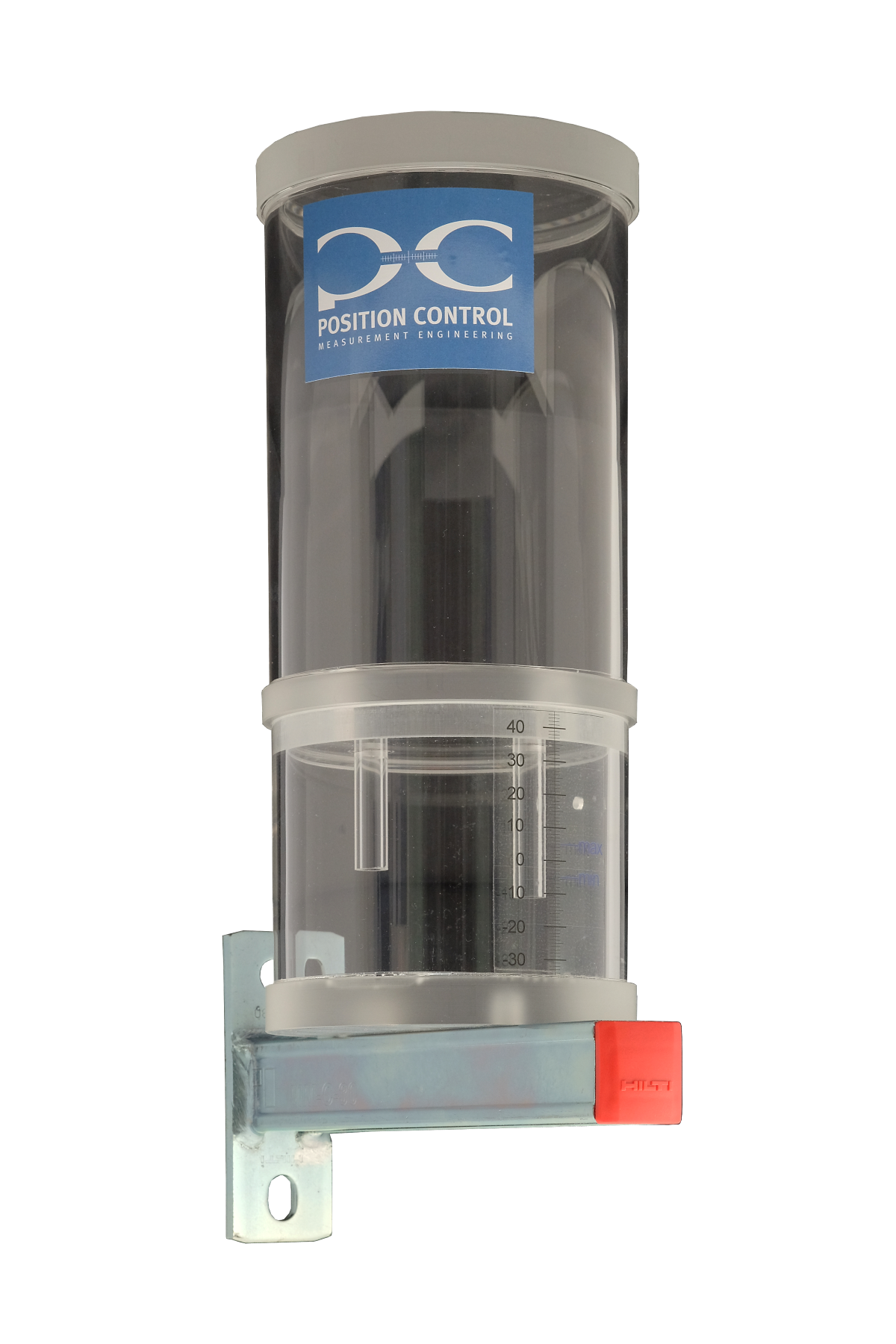

Ausgleichsbehälter
TYP PC-CT1-1l
Ausgleichsbehälter
TYP PC-CT1
Material: Acrylglas
Fassungsvermögen: 1 l bis 3 l je nach Konfiguration
Prozessanschluss: Schnellverbinder für Systemschlauch
Einsatzgebiet: Standardanwendungen Indoor / Outdoor
Dieser Ausgleichsbehälter mit automatischer Niveauregulierung eignet sich für alle Standardanwendungen im Bereich elektronischer Schlauchwaagen.
Das spezielle Design, bestehend aus der Niveaureferenzkammer und der Nachlaufeinheit mit einem Fassungsvermögen von bis zu 3 Liter prädestiniert den CT1 zum Langzeiteinsatz.
Negative Effekte wie Flüssigkeitsverlust durch Verdunstung lassen sich durch das große Fassungsvermögen für lange Zeit kompensieren.

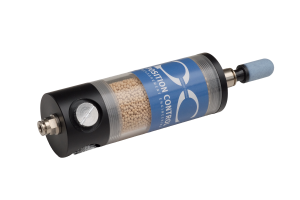

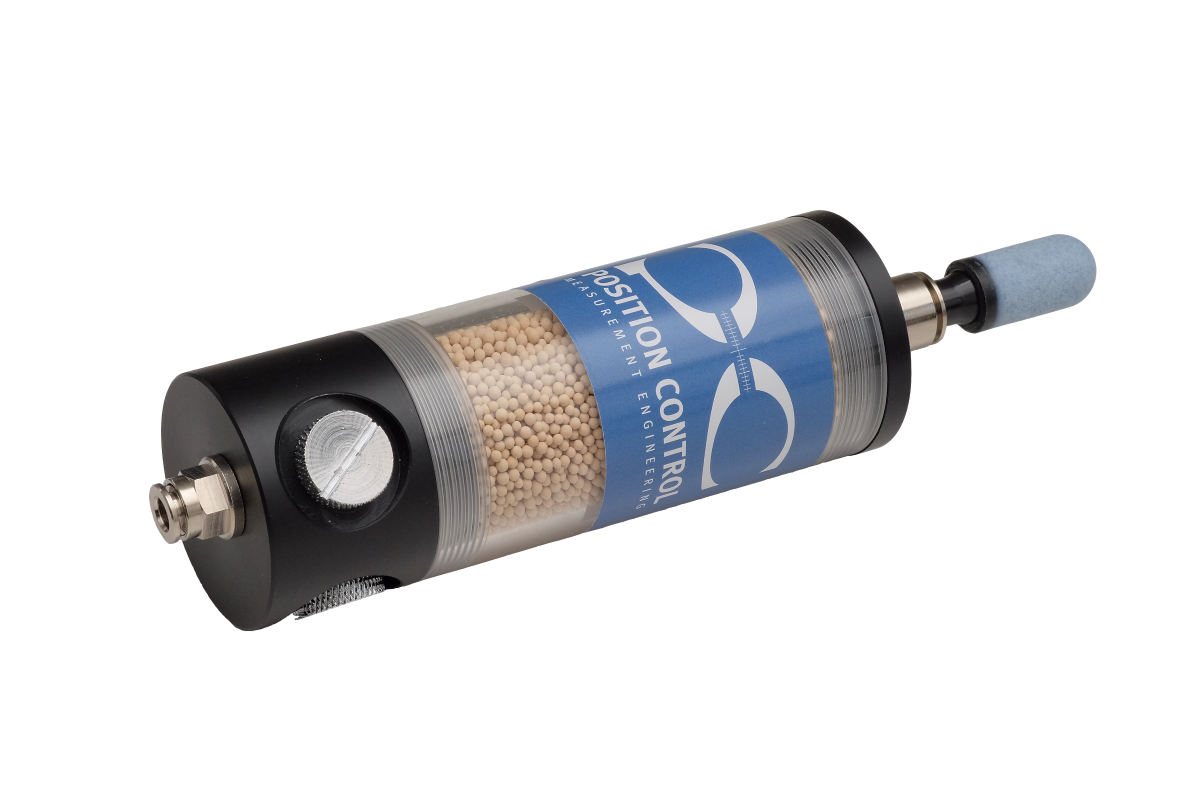

Trockenpatrone
TYP PC-HTP-200
Trockenpatrone
TYP PC-HTP-200
Material: Acrylglas
Fassungsvermögen: 200g
Prozessanschluss: Schnellverbinder für Systemschlauch
Einsatzgebiet: Standardanwendungen Indoor / Outdoor
Die PC-HTP-200 ist die Standardtrockenpatrone für elektronische Schlauchwaagen der Position-Control GmbH. Sie dehydriert die über den Referenzanschluss einströmende Luft und schützt die hochempfindliche Sensorelektronik zuverlässig und langanhaltend vor Feuchtigkeit.
Eine Haltevorrichtung zur Wandmontage ist im Lieferumfang enthalten.

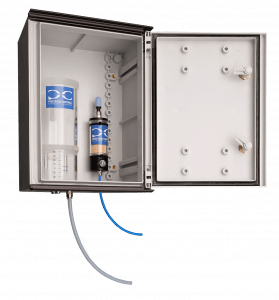

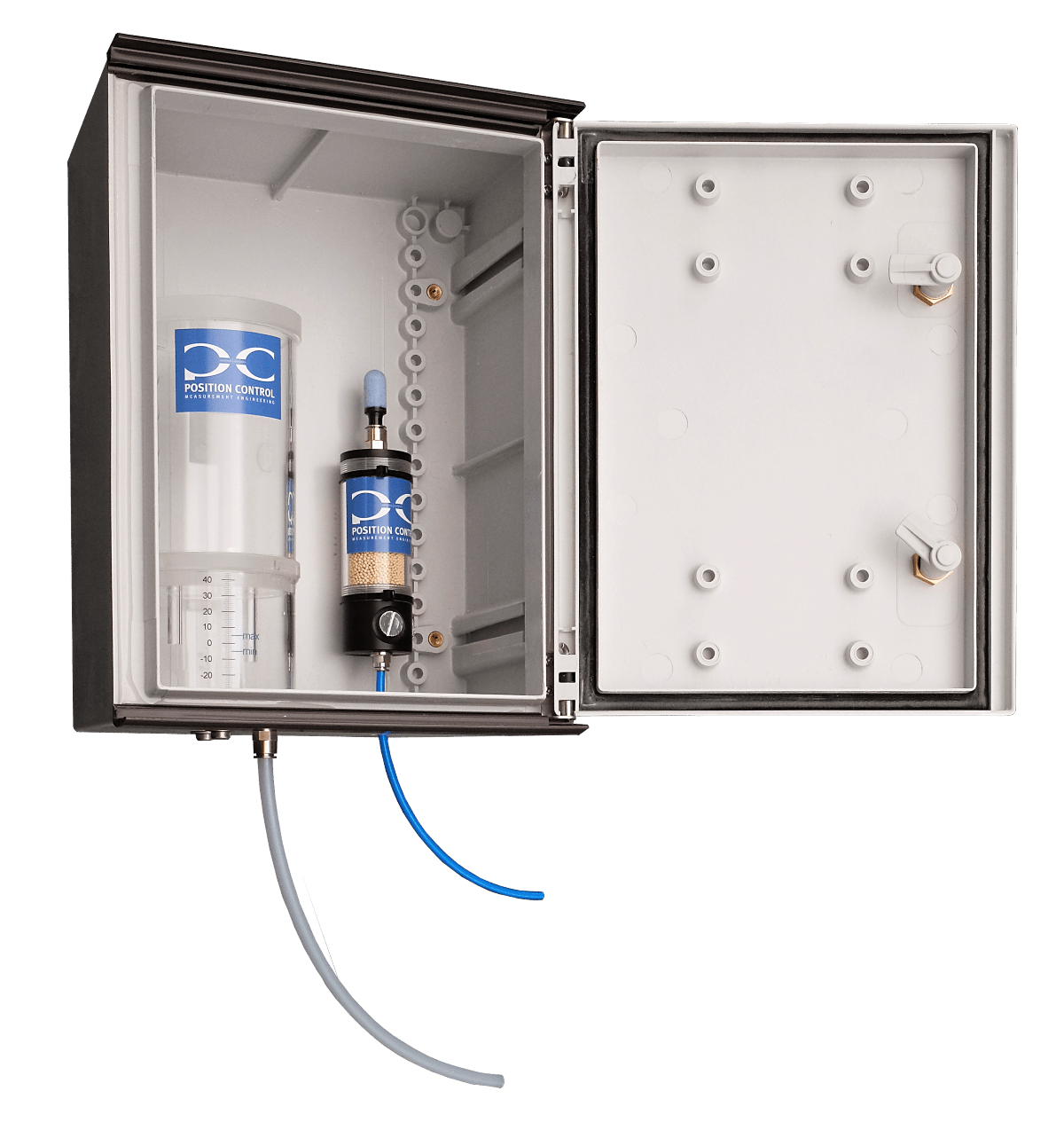

Systemschrank mit installierter Trockenpatrone+Ausgleichsgefäß
TYP PC-SS-CT1/HTP
Systemschrank
TYP PC-SS-CT/HTP
Material: Plexiglas
Fassungsvermögen:Ausgleichsgefäß 1l Adapter für Schrankeinbau incl.
Prozessanschluss: Schnellverbinder für Systemschlauch
Einsatzgebiet: Raue Umgebungsbedingungen
Dieser Systemschrank mit Ausgleichsbehälter u. Trockenpatrone incl. automatischer Niveauregulierung, wird insbesondere für sicherheitsrelevante Messsysteme im Langzeiteinsatz, sowie für ungünstige Umgebungsbedingungen eingesetzt. Die witterungs- und alterungsbeständigen Komponenten gewährleisten maximale Zuverlässigkeit über Jahre hinweg.
Das spezielle Design, bestehend aus der Niveaureferenzkammer und der Nachlaufeinheit mit einem Fassungsvermögen von bis zu einem Liter prädestiniert den zum Langzeiteinsatz.
Negative Effekte wie Flüssigkeitsverlust durch Verdunstung lassen sich durch das große Fassungsvermögen für lange Zeit kompensieren.

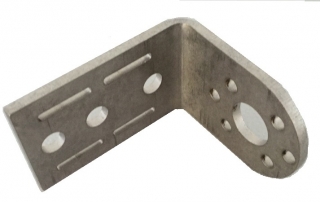

Haltekonsole
TYP PC-HK1
Haltekonsole [Wand,Rohr]
TYP PC-HK1
Material: Edelstahl
Verbindung: Schraubanschluss mit M8 Schrauben
Einsatzgebiet: Universal
Standardhaltekonsole für Schlauchwaagensensoren, Typ PC-HS4
Haltekonsole (Decke)
TYP PC-HK2
Haltekonsole [Decke,über Kopf]
TYP PC-HK2
Material: Edelstahl
Verbindung: Schraubanschluss mit M8 Schrauben
Einsatzgebiet: Zum Abhängen der Sensorik von einer Decken oder Trägerkonstr.
Leichte Ausführung.
Konsole für Schlauchwaagensensoren, Typ PC-HS4

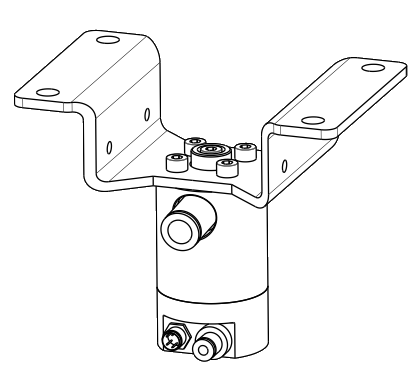

Haltekonsole (Abhängung incl. Spannsystem)
TYP PC-HK3
Haltekonsole [Decke,über Kopf]
TYP PC-HK3
Material: Edelstahl
Verbindung: Schraubanschluss mit M8 Schrauben
Einsatzgebiet: Zum Abhängen der Sensorik von einer Decken oder Trägerkonstr.
Mit der Option der Spannseilbefestigung bzw. Führung
Sehr stabile Ausführung!
Konsole für Schlauchwaagensensoren, Typ PC-HS4

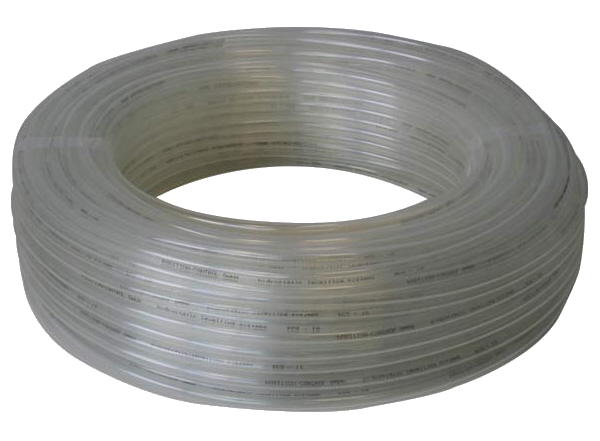

Schlauch
TYP PC-S-10 u. PC-SE-10
Schlauch
TYP PC-S-10
Material: PU
Durchmesser: 10mm
Farbe: Transparent
Einsatzgebiet: Standardanwendungen Indoor / Outdoor
TYP PC-SE-10
Material: PE/hochdicht
Durchmesser: 10mm
Farbe: Transparent
Einsatzgebiet: Langzeitanwendungen Indoor / Outdoor
Der PC-S-10 bzw. PC-SE-10 ist ein Standardsystemschlauch für elektronische Schlauchwaagen der Position-Control GmbH. Er wird zum Führen der Messflüssigkeit verwendet

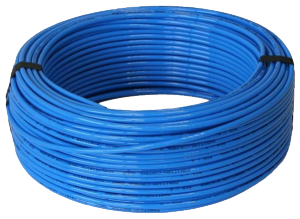

Schlauch
TYP PC-S-6 u. PC-SE-6
Schlauch
TYP PC-S-6
Material: PU
Durchmesser: 6mm
Farbe: Blau
Einsatzgebiet: Standardanwendungen Indoor / Outdoor
TYP PC-SE-6
Material: PE/hochdicht
Durchmesser: 6mm
Farbe: Blau
Einsatzgebiet: Langzeitanwendungen Indoor / Outdoor
Der PC-S-10 bzw. PC-SE-10 ist ein Standardsystemschlauch für elektronische Schlauchwaagen der Position-Control GmbH. Er wird zum Führen der Referenzluft verwendet.
Schlauchverschluss
TYP PC-V-6 u. PC-V-10
Schlauch
TYP PC-V6
Material: PE
Durchmesser: 6mm
Farbe: Schwarz/Blau
Einsatzgebiet: Verschluss von Schlauchende (Schlauch D=6mm)
TYP PC-V10
Material: PE
Durchmesser: 10mm
Farbe: Schwarz/Blau
Einsatzgebiet: Verschluss von Schlauchende (Schlauch D=10mm)

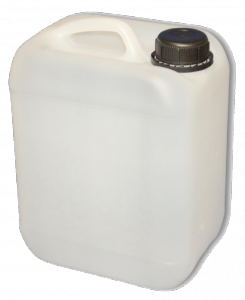

Messflüssigkeit
TYP PoCoFluid PFED
Messflüssigkeit
TYP PoCoFluid PFED
Temperaturbereich: -20…55°C, andere Bereiche auf Anfrage
Gefährliche Inhaltsstoffe: Keine
Bemerkungen: Zur Verwendung in der Lebensmittelindustrie geeignet
Farbe: Blau
Einsatzgebiet: Standardanwendungen Indoor / Outdoor
Sensorkabel
TYP PC-CW2
Versorgungskabel
TYP PC-CW2
Material: PVC
Manteldurchmesser: 6mm
Abschirmung: Ja / Geflecht aus verzinnten Kupferdrähten
Farbe: Grau RAL 7001
Querschnitt: 4×0,25mm2
Einsatzgebiet: Standardanwendungen Indoor / Outdoor

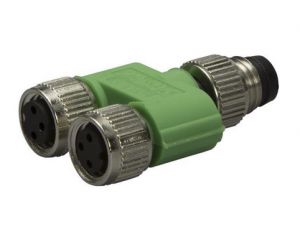

Busverteiler
TYP Y M8
Busverteiler TYP Y M8 Bemerkungen: Y-Verteiler, Stecker M8 auf 2 x Buchse M8, gerade, 4-polig, Metallrändel, Schutzart IP65 / IP67
Zur Verbindung des Sensorkabel bei Reihenschaltung
Bauart/Größe: M8

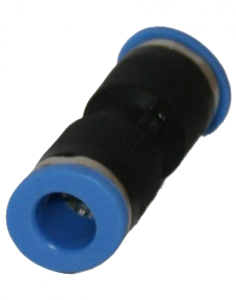

Schlauchverbinder gerade
TYP PC-C10
Schlauchverbinder gerade
TYP PC-C10, für Flüssigkeitsschlauch PCS10
Bemerkungen: Zur Verlängerung des bestehenden Schlauchsystems
Durchmesser: 10mm
Schlauchverbinder gerade
TYP PC-C6
Schlauchverbinder gerade
TYP PC-C6, für Luftschlauch PCS6
Bemerkungen: Zur Verlängerung des bestehenden Schlauchsystems
Durchmesser: 6mm

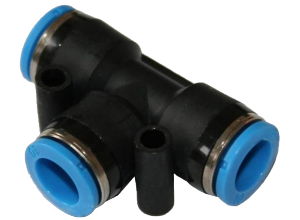

Schlauchverbinder T
TYP PC-TC10
Schlauchverbinder T
TYP PC-TC10, für Flüssigkeitsschlauch PCS10
Bemerkungen: Zur Erzeugung von Abzweigungen / Stichleitungen
Durchmesser: 10mm
Schlauchverbinder T
TYP PC-TC6
Schlauchverbinder T
TYP PC-TC6, für Referenzluftschlauch PCS6
Bemerkungen: Zur Erzeugung von Abzweigungen / Stichleitungen
Durchmesser: 6mm

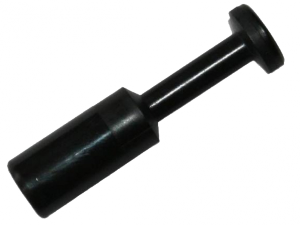

Verschlussstopfen
TYP PC-L10
Verschlussstopfen
TYP PC-L10
Bemerkungen: Verschlussstopfen für Flüssigkeitsanschluss
Verschlussstopfen
TYP PC-L6
Verschlussstopfen
TYP PC-L6
Bemerkungen: Verschlussstopfen für Referenzluftanschluss

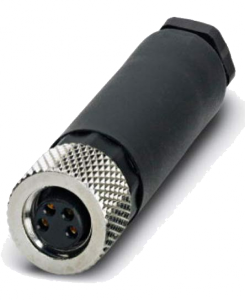

Steckverbinder
TYP PC-EC1
Steckverbinder
TYP PC-EC1 (M) oder (W)
Bemerkungen: Verbinder zum elektrischen Anschluss der Sensoren an das Versorgungskabel
Bemessungsspannung: 30 V
Polzahl: 4
Ausführung W= weiblich
Ausführung M= männlich
Anschlussart: Schraubanschluss
Durchgangswiderstand: ≤ 3 mΩ
Isolationswiderstand: ≥ 100 MΩ
Material: CuSn
Bestimmungen: M8-Steckverbinder IEC 61076-2-104
Schutzklasse: IP67

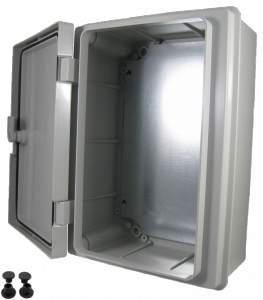

Kunststoff Schaltschrank
PC-SK-01
Kunststoff Schaltschrank
TYP PC-SK-01
Bemerkungen:
Wandgehäuse mit Tür aus glasfaserverstärktem, ungesättigtem Polyester, mit Montageplatte. Ohne Sichttür.
Schutzart IP 56 bzw. IP 66. Stufenlose Montageplattentiefenverstellung dank mehrere Montageebenen im Gehäuse
Schutzklasse: IP66

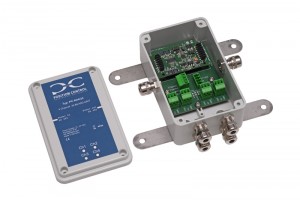

AD Wandler 4 Kanal RS 485
AD-Wandler 4 Kanal 24bit
TYP PC-AD4-24
Bemerkungen: AD Wandler zum Erfassen der analogen Sensorsignal RS 485 Bussystem (adressierbar)
Bemessungsspannung: 12-30 V
Messkanäle: 4
Anschlussart: Schraubanschluss
Wandlerauflösung: 24 bit
Protokoll: Modbus ASCII RS 485
Material: Kunststoff
Anschluss: Kabelverschraubung M12
Schutzklasse: IP67
