Monitoring-Prismen und Zubehör
Tachymetrisches Monitoring auf höchstem Niveau
Tachymeter Trimble S9
Tachymeter Trimble S9
Egal, ob es um Geo-Monitoring, Tunnelbau oder eine andere komplexe Anwendung geht: Die Trimble S9 HP Totalstation ist die Lösung. Trimble S9 kombiniert die gesamte Palette an Top-Feldtechnologien mit der höchsten Genauigkeit und den modernsten technischen Funktionen. Das Ergebnis ist ein Hochleistungssystem, das auch anspruchsvollsten Aufgaben gewachsen ist.
- Erhältlich mit einer Winkelgenauigkeit von 0,5” oder 1”
- Trimble DR HP EDM für höchste Genauigkeit und Langstreckenmessungen mit Prismen
- Optionale Trimble-Technologien wie Langstrecken-Finelock, VISION oder Tracklight
- Komplettlösung vom Feld bis ins Büro für schnelle Datenerfassung und -verarbeitung
Einsatzgebiet:
Geo-Monitoring, Tunnelbau oder komplexe geometrische Überwachungen
Knowledebase Tachymetrie mit dem Trimble S9 Kit

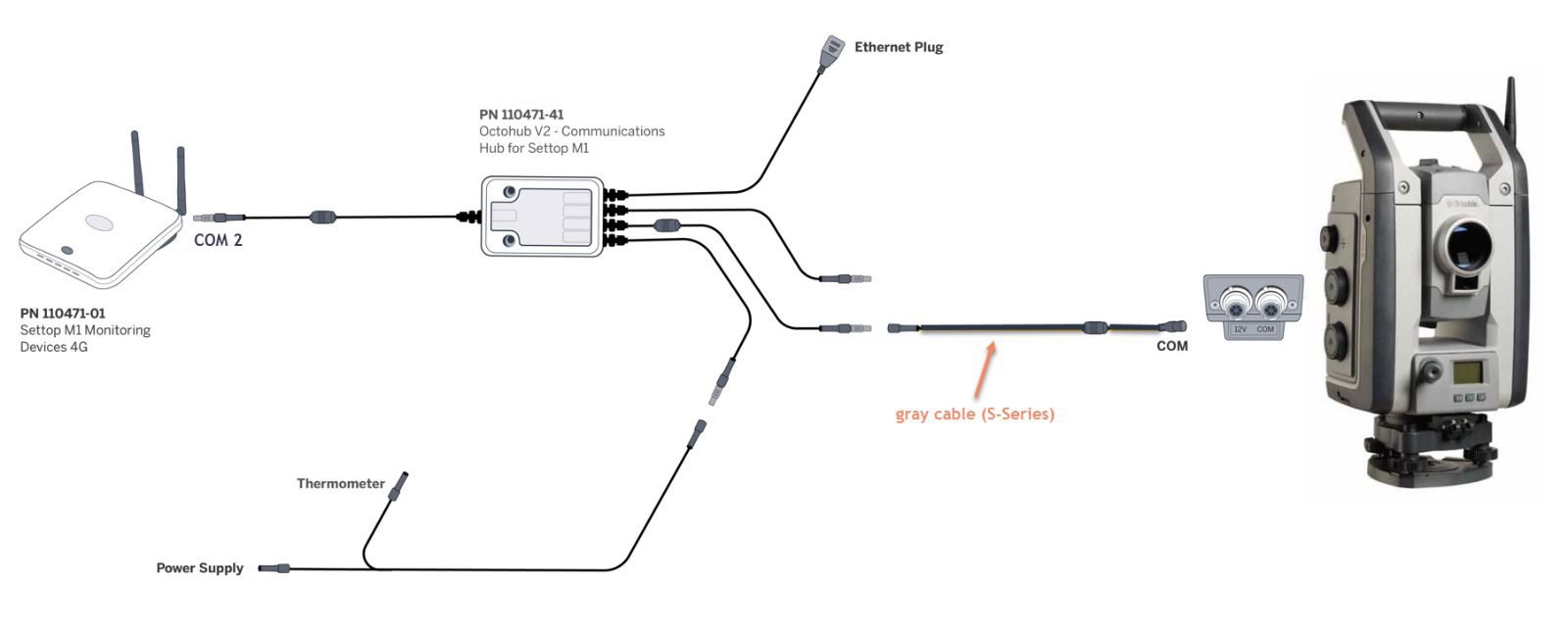

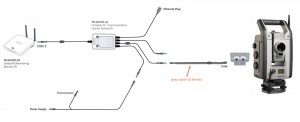

Anschluss des Tachymeter an den Octohub
Internetseite mit Handbücher zur Settop Box M1
Settop M1- Create and register ISTConnect Service
Settop M1- Create and register ISTConnect Service
Settop M1- Setting Up the SIM card
Settop M1- Setting Up the SIM card
Settop M1 – Access SFTP Server
Prismen
Hier bieten wir Ihnen vom Standard-Prisma bis zum Spezial-Prisma alles, was Sie für Ihr Monitoring-Projekt benötigen. Es ist auch möglich, ein individuelles, auf die Applikation abgestimmtes Prismen-Modul zu bauen.
Prisma: PC-MP-25/60 C
PC-MP25/60 C
Prisma mit sehr guten Preis-/Leistungsverhältnis; Gehäuse und Winkelverlagerung sind aus eloxiertem Aluminium. Die Prismen-Optik ist kupferbeschichtet. Das Prisma kann sehr gut als Ersatz für ein Leica GPM104 Prisma eingesetzt werden. In Abhängigkeit des Einsatzbereiches können die notwendigen Verbindungs- und Befestigungselemente mitbestellt werden. Sprechen Sie uns an!
Das Prisma kann auch mit einer eingedrehten Haltenut zur Aufnahme eines Beschattungs-/Schutzrohres bestellt werden.
Bestell Nr.: Ausfertigung mit Nut: PC-MP25/60 CN
Kundenspezifische Anfertigungen von Halteoptionen sind bei diesem Modell möglich.
Einsatzgebiet:
Allgemeine Monitoringaufgaben: Nivellements, Totalstationen etc.

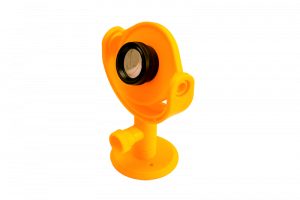

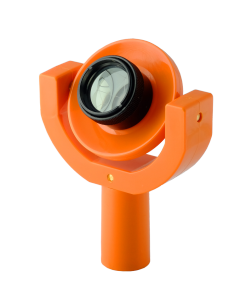

Prisma: PC-MP-23/28 KH
PC-MP 25/28 KH
Prisma mit sehr guten Preis-/Leistungsverhältnis. Der Prismenhalter ist aus schlagfestem Kunststoff. Die Prismen-Optik hat einen Durchmesser von 25 mm und ist silberbeschichtet. Sie kann bei irreversibler Verschmutzung leicht ausgetauscht werden. Der Kipphalter ist aus stabilem, bruchsicherem Kunststoff. Mit der optional lieferbaren Zusatzklemmung wird das Prisma in der Drehachse zuverlässig festgesetzt. In Abhängigkeit des Einsatzbereiches können die notwendigen Verbindungs- und Befestigungselemente mitbestellt werden. Sprechen Sie uns an!
Das Prisma kann auch einzeln ohne Halter bestellt werden.
Bestell Nr.: Ausfertigung Prisma ohne Halter: PC-MP 25/28 K
Bestell Nr.: Ausfertigung nur Halter: PC-MP 25/28 H
Kundenspezifische Anfertigungen von Halteoptionen sind bei diesem Modell möglich.
Einsatzgebiet:
Allgemeine Monitoringaufgaben: Nivellements, Totalstationen etc.

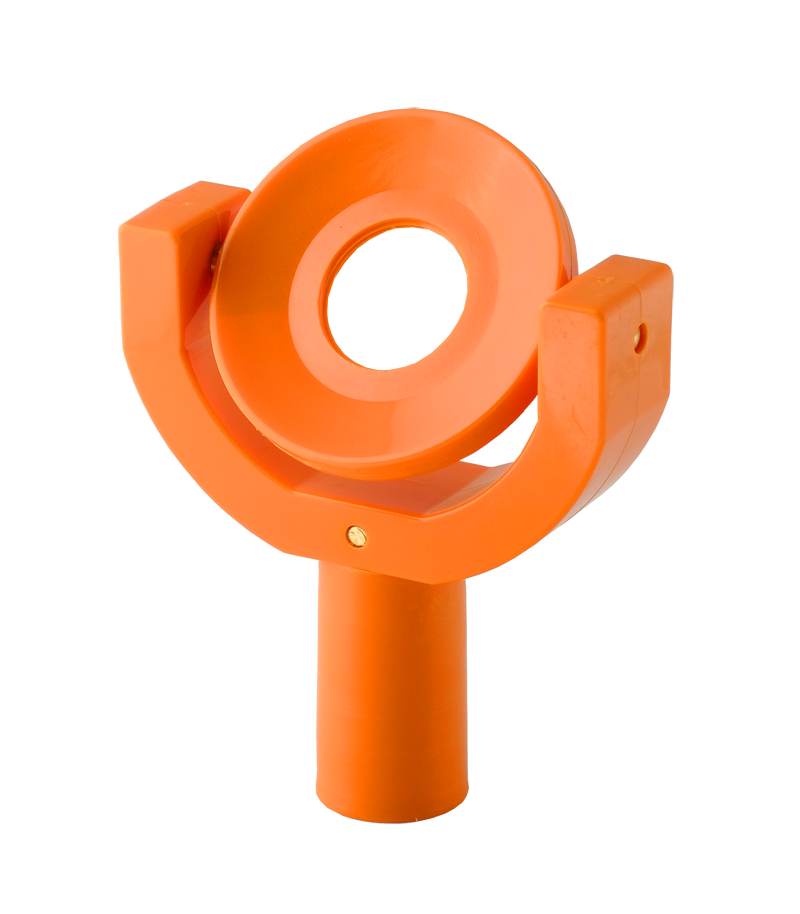

Prismenhalter:

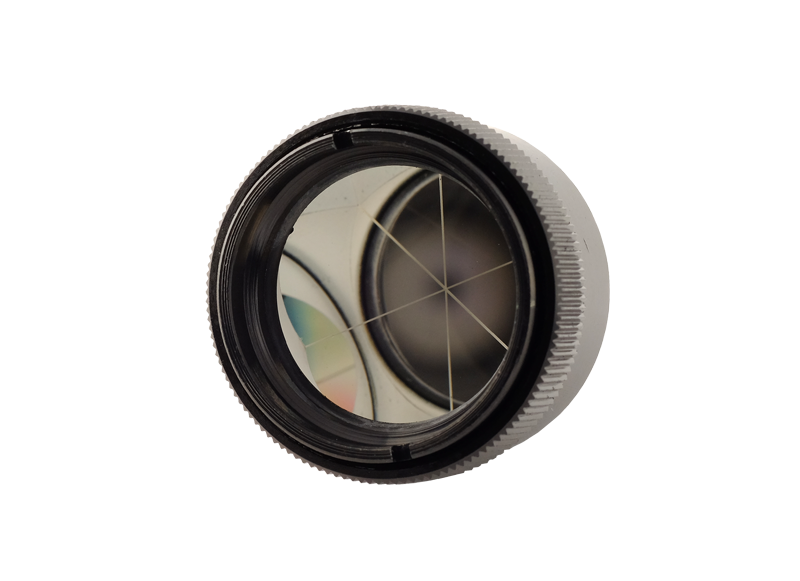

Prisma:

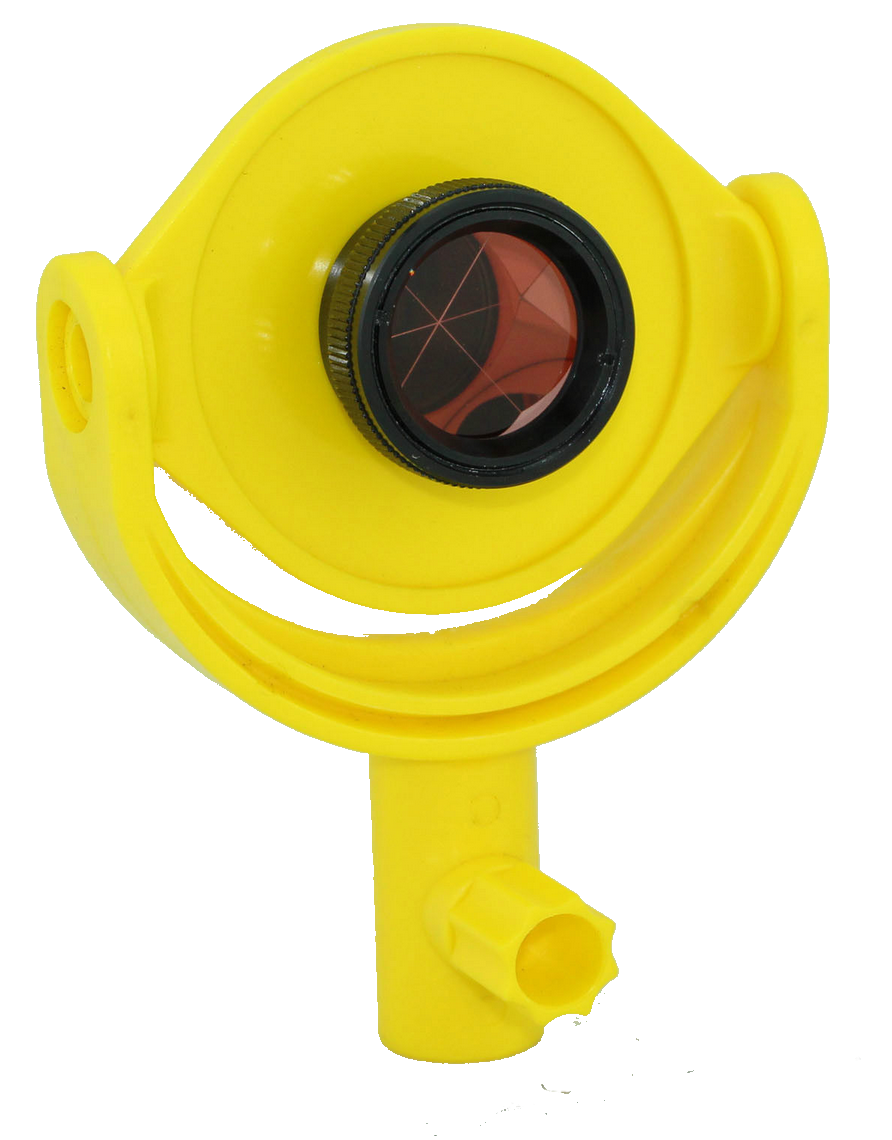

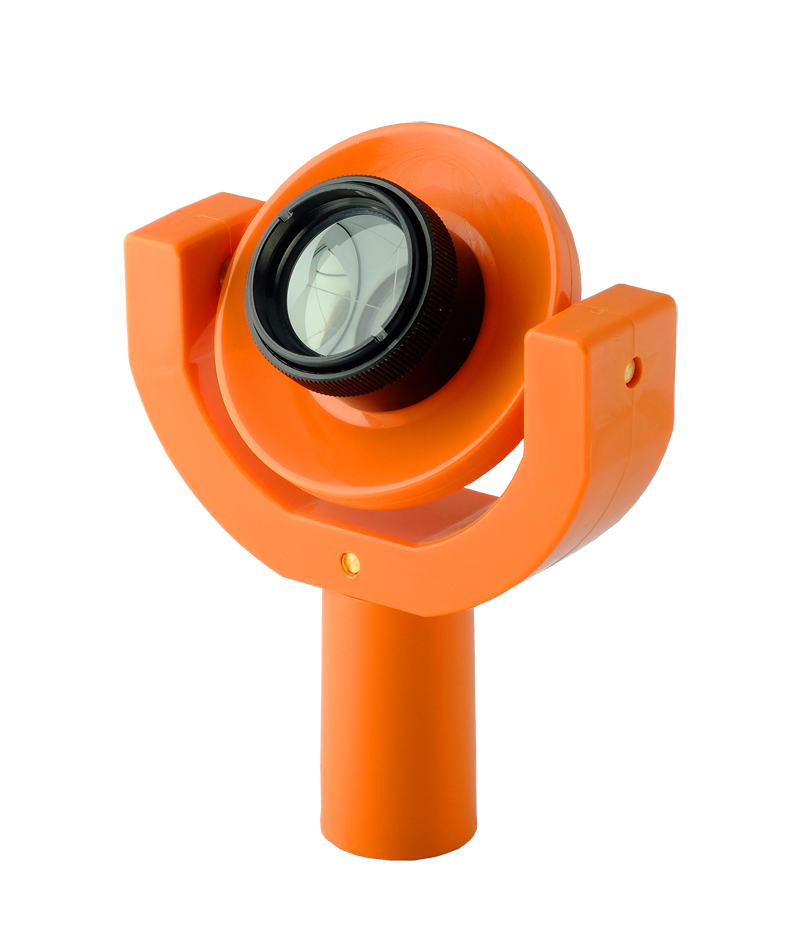

Prisma: PC-MP-35/38 KH
PC-MP 35/38 KH
Prisma mit sehr guten Preis-/Leistungsverhältnis. Der Prismenhalter ist aus schlagfestem Kunststoff. Die Prismen-Optik hat einen Durchmesser von 25 mm und ist kupferbeschichtet. Sie kann bei irreversibler Verschmutzung leicht ausgetauscht werden. Der Kipphalter ist aus stabilem, bruchsicherem Kunststoff. Mit der optional lieferbaren Zusatzklemmung wird das Prisma in der Drehachse zuverlässig festgesetzt. In Abhängigkeit des Einsatzbereiches können die notwendigen Verbindungs- und Befestigungselemente mitbestellt werden. Sprechen Sie uns an!

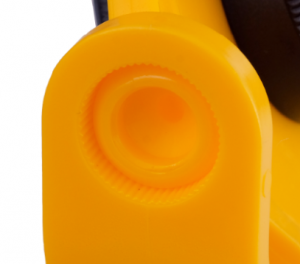

Ab dem Jahr 2019 werden die Prismen mit einer Sperrverzahnung geliefert, siehe Bild.
Das Prisma kann auch einzeln ohne Halter bestellt werden.
Bestell Nr.: Ausfertigung Prisma ohne Halter: PC-MP 35/38 K
Bestell Nr.: Ausfertigung nur Halter: PC-MP 35/38 H
Kundenspezifische Anfertigungen von Halteoptionen sind bei diesem Modell möglich.
Einsatzgebiet:
Allgemeine Monitoringaufgaben: Nivellements, Totalstationen etc.
Prismenhalter:
Prisma:

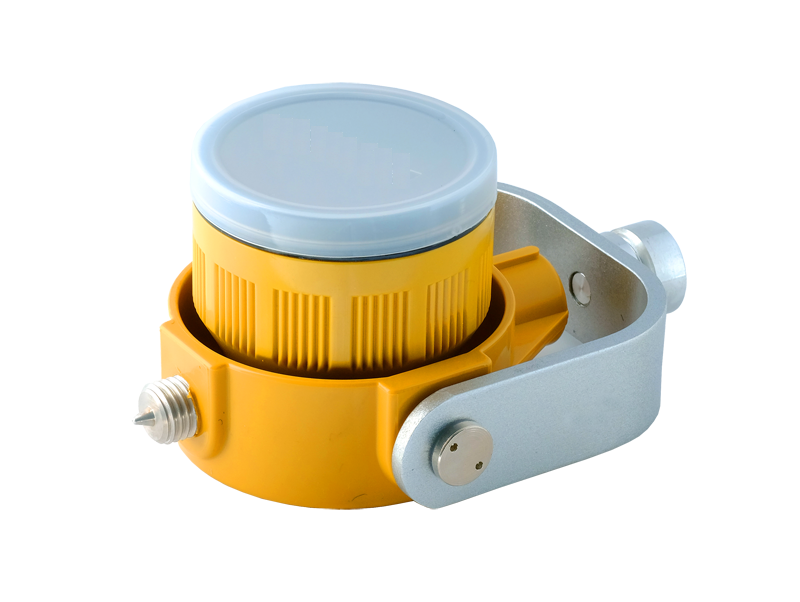

Prisma: PC-MP-60/76
PC-MP60/76
Prisma mit sehr guten Preis-/Leistungsverhältnis Gehäuse und Winkelverlagerung sind aus eloxiertem Aluminium. Die Prismen-Optik hat einen lichten Durchmesser von 60 mm und ist hervorragend für große Zielweiten geeignet. Das Prisma kann sehr gut als Ersatz für ein Leica GPH1 Prisma eingesetzt werden. In Abhängigkeit des Einsatzbereiches können die notwendigen Verbindungs- und Befestigungselemente mitbestellt werden. Sprechen Sie uns an!
Das Prisma wird mit einer Schutztasche geliefert.
Kundenspezifische Anfertigungen von Halteoptionen sind bei diesem Modell möglich.
Einsatzgebiet:
Allgemeine Monitoringaufgaben: Nivellements, Totalstationen etc.

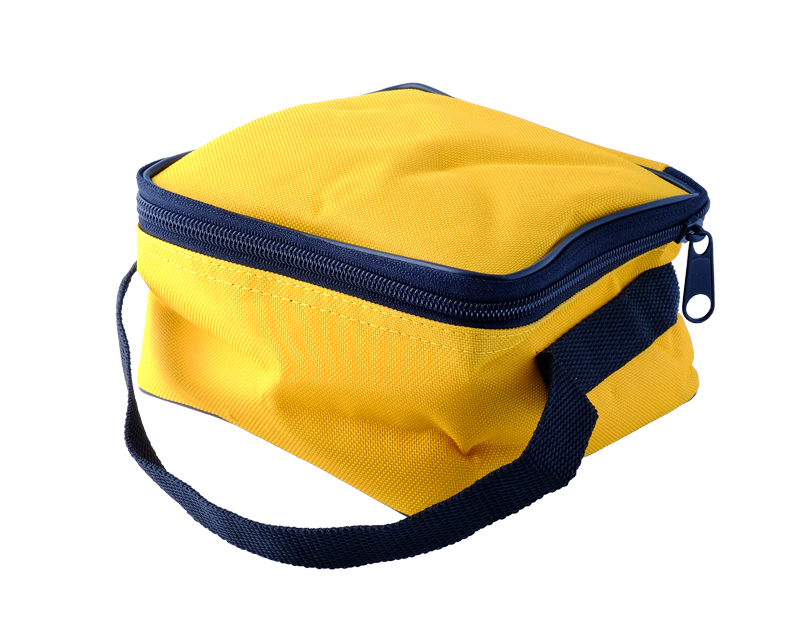

Schutztasche:
Monitoring-Zubehör [Interfacekabel für Leica Totalstationen]
Hier bieten wir Ihnen die notwendigen Interfacekabel zur Kommunikation mit Ihrer Leica-Totalstation an. Es ist auch möglich, ein individuelles, auf die Applikation abgestimmtes Kabel zu konfektionieren. Sprechen Sie uns an!

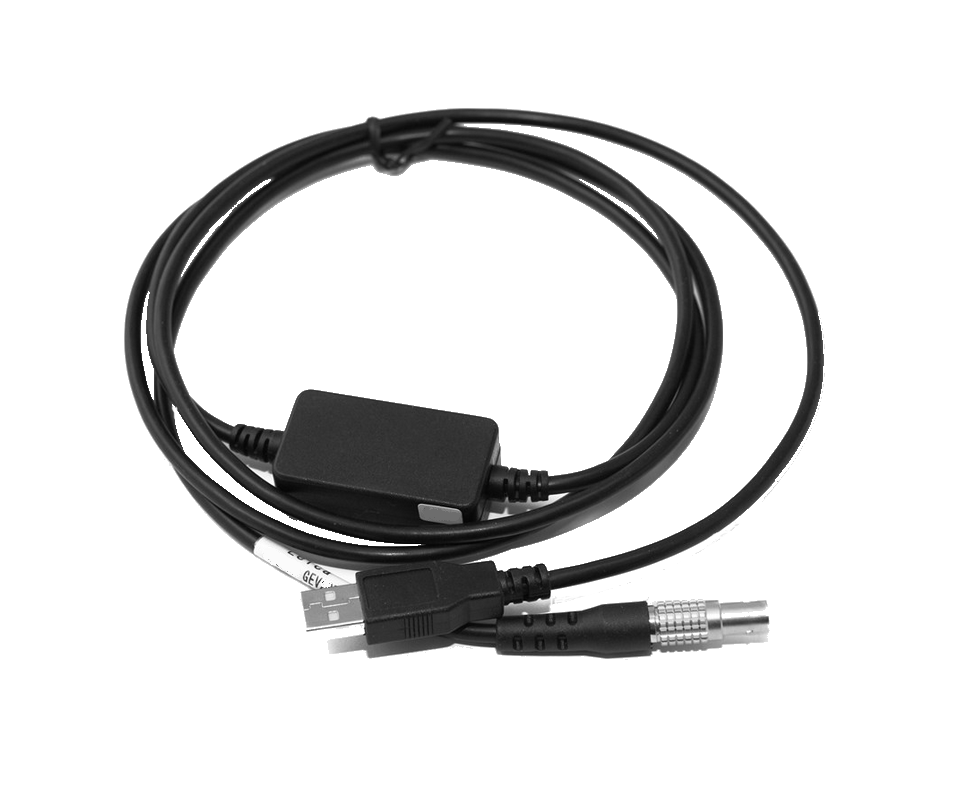

Interface-Kabel: PC-IK-GEV 189
Interfacekabel zur Datenübertragung von der Totalstation zum PC/Logger der IDS Serie
Passend für folgende Leica Modelle: Leica TS/TPS/DNA
Kann auch als Kombination zur Einspeisung der Versorgungsspannung konfektioniert werden.
TYP mit Einspeisung der Versorgungsspannung: PC-IKP-GEV 189
Kundenspezifische Anfertigungen , sind bei diesem Modell möglich.
Einsatzgebiet:
Allgemeine Monitoringaufgaben: Verbindungskabel Totalstationen PC oder Datenlogger etc.

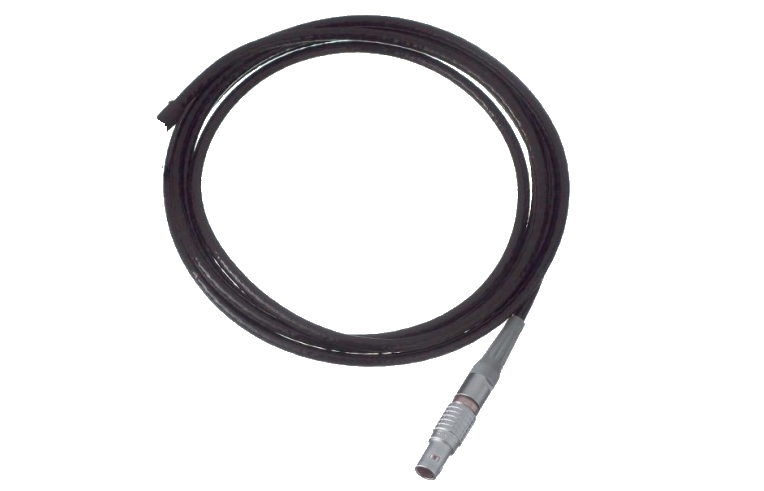

Interface-Kabel: PC-IK-GEV 104
PC-IK-GEV 104
Interfacekabel zur Datenübertragung und Stromversorgung von der Totalstation zum PC/Logger der IDS Serie
Kabel mit freiem Kabelende zur kundenspezifischen Konfektionierung
Passend zur Steuerungseinheit „TOTAL-CONTROL“ ab sofort lieferbar
Passend für folgende Leica Modelle: Leica TM 30, TM 50
Kann auch als Kombination zur Einspeisung der Versorgungsspannung konfektioniert werden.
Einsatzgebiet:
Allgemeine Monitoringaufgaben: Verbindungskabel Totalstationen PC oder Datenlogger „TOTAL-CONTROL“etc.
Interface-Kabel: PC-IK-GEV 103
PC-IK-GEV 104
Interfacekabel zur Datenübertragung und Stromversorgung von der Totalstation zum PC/Logger der IDS Serie
Kabel mit freiem Kabelende zur kundenspezifischen Konfektionierung
Passend zur Steuerungseinheit „TOTAL-CONTROL“ ab sofort lieferbar
Passend für folgende Leica Modelle: Leica TS 15, TS16
Kann auch als Kombination zur Einspeisung der Versorgungsspannung konfektioniert werden.
Einsatzgebiet:
Allgemeine Monitoringaufgaben: Verbindungskabel Totalstationen PC oder Datenlogger „TOTAL-CONTROL“ etc.
GNSS NBIoT Sensor PC-GNS 10
Solarbasierter Präzisions-GNSS-Sensor mit LTE NBIoT
LTE-M · NBIoT · MADE IN GERMANYDer PC-GNS 10 ist ein hochpräziser, energieautarker GNSS-Positionssensor mit integriertem Solarmodul und LTE-NBIoT-Datenfunk. Er wurde speziell für den Dauerbetrieb im Außenbereich entwickelt, wo keine externe Stromversorgung verfügbar ist. Dank Schutzklasse IP 67 und solarbetriebener Energieversorgung ist der PC-GNS 10 ideal für Langzeitmonitoring in abgelegenen und schwer zugänglichen Bereichen.
Die Messergebnisse werden drahtlos und ohne zentrales Gateway direkt an einen Messwertserver übertragen. Über ein Online-Portal können Alarme und Grenzwerte definiert sowie Benachrichtigungen per E-Mail und/oder SMS empfangen werden.
Schutzklasse IP 67
| GNSS | |
| Konstellationen | GPS, GLONASS, Galileo, BeiDou |
| Genauigkeit (autonom) | < 1,5 m CEP |
| Genauigkeit (DGNSS) | < 0,5 m CEP |
| Genauigkeit (RTK) | < 10 mm CEP |
| Höhengenauigkeit (RTK) | < 20 mm |
| Kaltstart (TTFF) | < 30 s |
| Warmstart (TTFF) | < 2 s |
| Update-Rate | bis 10 Hz |
| Empfangsfrequenz | L1, L2 |
| Kommunikation | |
| Funkstandard | LTE-Cat-NB1 (NBIoT) |
| Übertragungsrate | 63 kBit/s |
| Protokoll | MQTT / HTTP |
| Verschlüsselung | TLS 1.2 |
| Gateway erforderlich | Nein |
| Energieversorgung | |
| Solarmodul | Mono-Si, 5 W |
| Pufferbatterie | Li-Ion 10 Ah / 3,7 V |
| Autonomie (ohne Sonne) | bis 30 Tage |
| Laderegler | MPPT integriert |
| Betriebsspannung | 3,3 – 5,0 V DC |
| Mechanik & Umgebung | |
| Schutzklasse | IP 67 |
| Betriebstemperatur | −20°C … +60°C |
| Lagertemperatur | −40°C … +70°C |
| Gehäusematerial | Alu eloxiert / ASA |
| Abmessungen | 180 × 100 × 65 mm |
| Gewicht (inkl. Solar) | ca. 850 g |
| Stoß / Vibration | IEC 60068-2-27 / -2-6 |
| Temperaturauflösung | 0,125°C |
Hangbewegungen, Setzungen, Böschungsüberwachung
Brücken, Tunnel, Dämme, Stützmauern
Gleisüberwachung, Ausrichtung und Setzungsmessung
Deichüberwachung, Pegelmonitoring
Plattformneigung, Unterwasserstrukturen
Flächenvermessung, Maschinensteuerung
