Hier zeigen wir Ihnen die ersten Schritte, bei Inbetriebnahme Ihres Trimble Tachymeters mit der M1 Box.

Settop M1 einschalten (Seriennummer bis M10000300)
Wenn Sie SETTOP M1 zum ersten Mal erhalten haben, müssen Sie eine Mindesteinstellung vornehmen. Sie können dieser Einstellung Schritt für Schritt folgen:

Konfiguration über WLAN

Schritt 1:
Netzkabel (Ref. 310508) an COM 1 oder COM2 anschließen, oder interne Batterie (Ref. M1-Rover-Batterie)

Schritt 2:
Drücken Sie die ON/OFF-Taste und warten Sie, bis das Betriebssystem hochfährt. WLAN-LED blinkt modulieren (siehe Diagramm in
Abschnitt 1.4 Settop M1-Schema) bei der Suche nach einem Netzwerk und die Wi-Fi-LED blinken 2 Mal pro Sekunde, wenn es sich im Adhoc-Modus befindet. Wenn der Empfänger falsch konfiguriert wurde und im Ad-hoc-Modus neu konfigurieren möchte, müssen Sie die ON/OFF-Taste dreimal drücken.

Schritt 3:
Drücken Sie bei einem PC, iPhone oder iPad mit Wi-Fi-Zugang auf „Netzwerk suchen“. Es erscheint als ein Netzwerk namens
„Settop M1 SN“ (SN ist eine Seriennummer).

Schritt 4:
Geben Sie das Netzwerkkennwort „adhoc“ ein.

Schritt 5:
Öffnen Sie Ihren Internetbrowser und geben Sie die IP-Adresse 192.168.2.2 ein

Schritt 6:
Benutzername ist: admin
Passwort: m1

Konfiguration über Handy

Schritt 1:
Netzkabel (Ref. 310508) an COM 1 oder COM2 anschließen, oder interne Batterie (Ref. M1-Rover-Batterie)

Schritt 2:
Drücken Sie die ON/OFF-Taste und warten Sie, bis das Betriebssystem hochfährt. Telefon-LED blinkt ständig (ein- oder zweimal
pro Sekunde) (siehe Diagramm in Abschnitt 1.4 Schema Settop M1).

Schritt 3:
Öffnen Sie mit einem PC, iPhone oder iPad Ihren Internetbrowser und geben Sie die der SIM-Karte zugewiesene statische IP-Adresse ein. (Nur möglich, wenn Sie eine SIM mit entsprechender fester IP benutzen!)
Schritt 4:
Benutzername ist: admin
Passwort: m1

Produkt Videos Tachymeter:

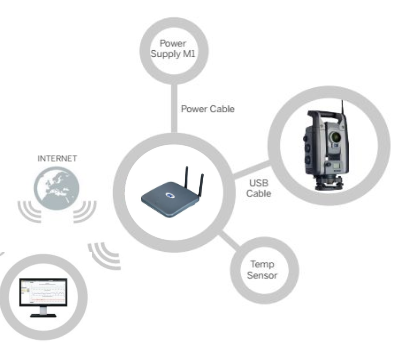

Settop M1 – Spezifikationen

● LINUX OS
● Interner Speicher (1 GB)
● Integriertes 4G Modem (SIM card slot)
● USB (Für die Verbindung zur Totalstation)
● Built-in WiFi und Bluetooth
● Betriebstemperatur: -40 bis 75°C

● IP67 Rating (International Protection)
● Größe: 13.8cm x 13.8cm x 3.5 cm tall
● Gewicht: 0.6 Kg
● Material: Aluminium
● Temperatur Sensor Bestandteil der Stromzufuhr

Anschluss des Octohubs an die Setup Box

Settop M1 – Funktionsumfang

● Reibungslose Interaktion mit IDS16
● Steuerung der Totalstation
● Stromzufuhr und -management
● Interner Speicher zur Überbrückung
von Kommunikationsunterbrechungen
● Einfach zu bedienendes Web Interface
● Fernzugriff über Webbrowser

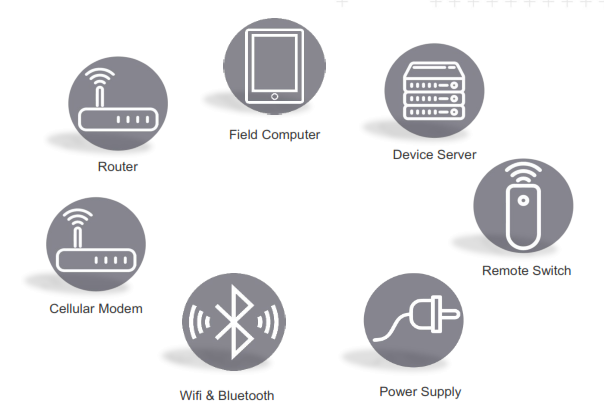

● Multifunktionales Gerät

Interner Speicher
▪ 1GB interner Speicher
▪ Kontinuierliche Datenspeicherung
▪ Datenmanagement (First in First out 1GB )
▪ Keine Datenlücken
Bei Kommunikationsunterbrechungen
zur Backend-Software lassen sich Daten
nachladen, sobald die Kommunikation wieder steht

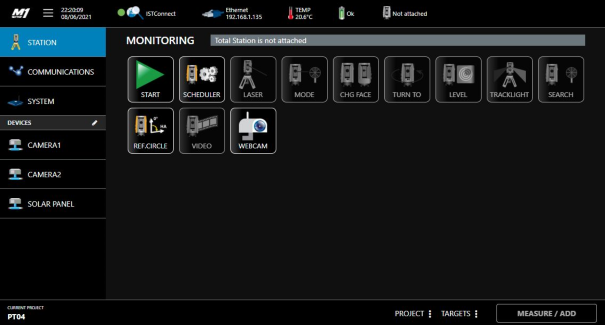

Web Interface
▪ Von überall aus erreichbar
▪ Unterstützt Mobile View
▪ Zu jeder Zeit volle Kontrolle über die Totalstation
▪ Einfaches Setup
– Kommunikation
– Site Setup
▪ Konfiguration
– Rundensettings

IST Connect Cloud Dienst
● Keine zusätzlichen Kosten
● Fernzugriff und Steuerung der Totalstation
● IST Connect bietet einen sicheren Tunnel zwischen Software und Totalstation
● Keine statische IP oder spezielle Firewall Settings erforderlich
● Cloud Service VPN Verbindung zwischen Tachymeter und User
● Einzige Voraussetzung: SIM Karte

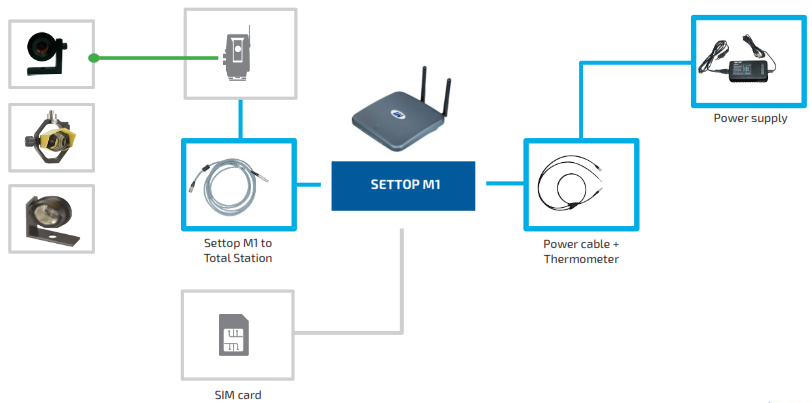

Installationsmöglichkeiten – Basis Installation

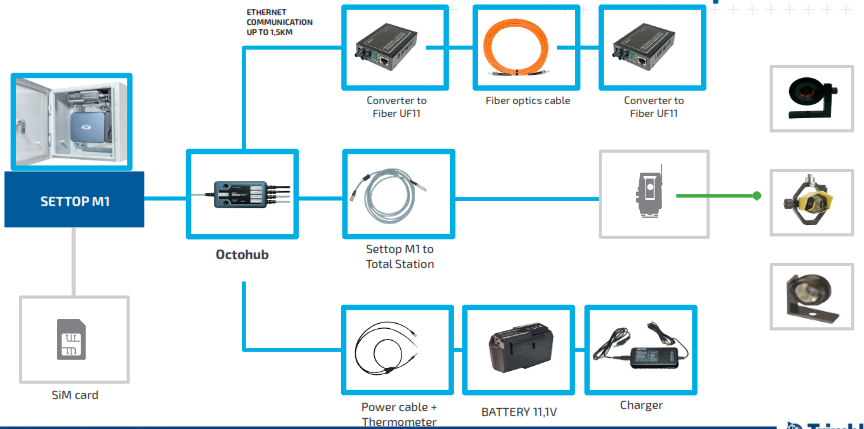

Installation mit Ethernet + UPS + Faseroptik als Verlängerung der Ethernetverbindung

Settop M1 – Zusammenfassung

▪ Runden werden ohne Unterbrechung gemessen und gespeichert
▪ Im Falle von Kommunikationsproblemen gehen keine Daten verloren
(1GB interner Ringspeicher)
▪ Einfach zu bedienende Benutzeroberfläche (Web UI)
▪ Konfiguration jederzeit und von überall
▪ Verschiedene Kommunikationsmöglichkeiten
▪ VPN Verbindungsdienst (IST Connect)
▪ IP67 Rating (z.B. wasserdicht)
▪ Widerstandsfähig und Hitzeresistent (Aluminiumgehäuse)
▪ Verschiedenste Installationsmöglichkeiten
▪ Multifunktionsgerät
