Laserdistanzsensoren [Laser distance sensor]

Unsere Laserdistanzsensoren [Laser distance sensor] sind für präzise Distanzmessungen bis 200 m entwickelt worden. Zahlreiche Schnittstellen, ermöglichen eine schnelle Integration in bestehende Anlagen. Typische Aufgaben sind Füllstandsmessungen, Distanz Monitoring oder Positionskontrolle von Objekten.

Durch die Konstruktion und den Gehäuseaufbau können die Sensoren auch in schwierigen Einbausituationen betrieben werden.

Neueste Schnittstellen, ermöglichen den universalen Einsatz im industriellen Umfeld. Sehr beliebt sind die Sensoren in geotechnischen Einsatz.

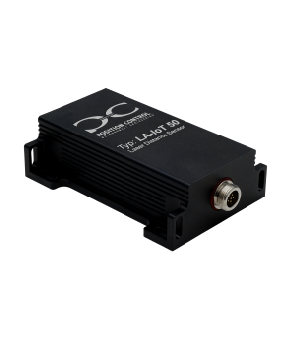

Laser Distanz Sensor: TYP PC-LA 50 (NBIoT-Version)

Messbereich: 0,1…50 m
Ausgangssignal: NBIoT LTE, RS-485 Schnittstellen
Einsatzgebiet: Distanzmessungen bis 50 m im schwierigen Umfeld.
Abmessungen: 122*84*37mm
Messfrequenz: 2~3HZ
Genauigkeit: +/-3mm
Repeat accuracy: 1mm
Operating voltage: 6V-36V
Operating voltage NBIoT Modem: 3,6 V [Lithium-Thionyl-chlorid-(LTC)-Batterie14,5Ah] Interface: RS48, andere auf Anfrage
Laser type: Class Ⅱﻪ 620~690nm
Operating Temperature: -10~50℃
Housing Material: anodized aluminum
Colors: Black

Low Power Edition

Kundenspezifische Beschriftung möglich!

Datenblatt

Download

Die Laser-Distanz-Sensoren des TYP PC-LA 50 sind für Energie autarke Distanzmessungen bis 50 m konzipiert. Die RS 485 Schnittstelle ermöglicht eine schnelle Integration in bestehende Anlagen. Typische Aufgaben sind Füllstandsmessungen, Distanzmonitoring oder Positionskontrolle von Objekten.

Der Laser ist mit der optional erhältlichen NBIoT-Option erhältlich. Die Messwerte werden über die optional erhältlich NBIoT-Modbus-Interface via MQTT an das Daten Gatway übertragen.

Der Laser kann über einen “Timescheduler” auf die gewüschten Messzyklen programmiert werden. (z. Bsp. Messung alle 30 min etc.)

Der LA50 kann mit Hilfe seiner internen RTC immer den Messwert mit synchronem Zeitstempel schicken.

Details:

  • Messbereich ohne Reflektor (m) 50
  • Praktische Montagemöglichkeiten durch optionale Halterungen
  • Einfache Ausrichtung auf das Zielobjekt
  • Präzises Messen auf verschiedenen Oberflächen

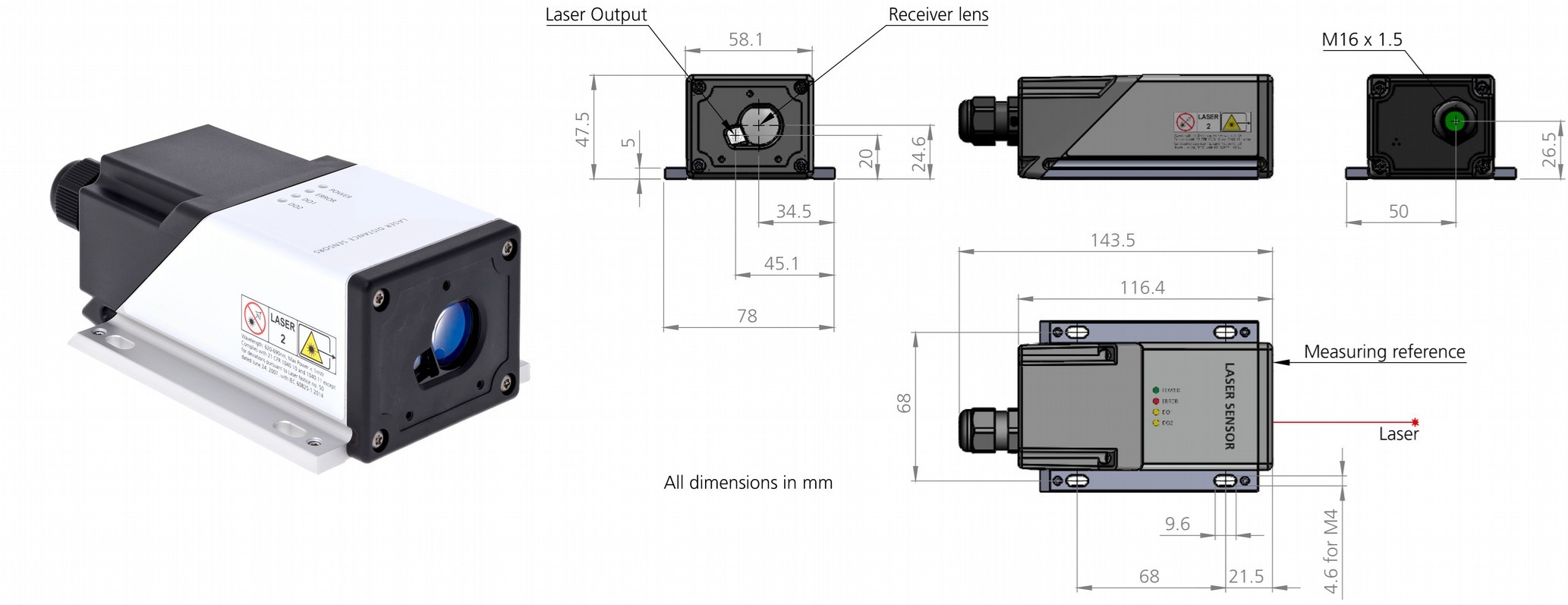

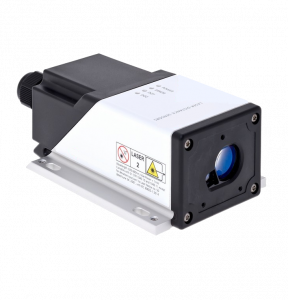

Laser Distanz Sensor: TYP PC-DAN-30-150

TYP PC-DAN-30-150

  • Performace
    • Range on natural surface 0.05 … ~100 m
    • Range on reflective foil ~40 … 150 m
    • Accuracy @2σ typ. ±3.0 mm
    • Repeatability typ. ±0.7 mm
    • Max measuring rate 50 Hz

  • Performace
    • Range on natural surface 0.05 … ~100 m
    • Range on reflective foil ~40 … 150 m
    • Accuracy @2σ typ. ±3.0 mm
    • Repeatability typ. ±0.7 mm
    • Max measuring rate 50 Hz
  • Physical specification
    • Operating temperature range -10 °C – +50 °C
    • Degree of Protection IP65
    • Power Supply 12 … 30 VDC
    • Laser red, visible
    • Dimension 140 x 78 x 48
    • Weight 350 g
  • Interfaces
    • PROFINET Yes
    • EtherNet/IP Yes
    • EtherCAT Yes
    • Analog output 0/4 … 20 mA max. Error ±0.1% – programmed span
    • Digital Input 1
    • RS-232 Yes
    • RS-422 Yes
    • SSI Yes
    • Profibus (external) Yes
Die Laser-Distanz-Sensoren des TYP PC-LSA0 sind für präzise Distanzmessungen bis 150 m konzipiert. Zahlreiche Schnittstellen ermöglichen eine schnelle Integration in bestehende Anlagen. Typische Aufgaben sind Füllstandsmessungen, Distanzmonitoring oder Positionskontrolle von Objekten.

Details:

  • Messbereich ohne Reflektor (m) 80
  • Messbereich mit Reflektor (m) 150
  • Linearität ±2 bis ±5 mm
  • Auflösung 0,1 mm
  • Wiederholgenauigkeit <0,5 mm
  • Praktische Montagemöglichkeiten durch optionale Halterungen
  • Einfache Ausrichtung auf das Zielobjekt
  • Präzises Messen auf verschiedenen Oberflächen

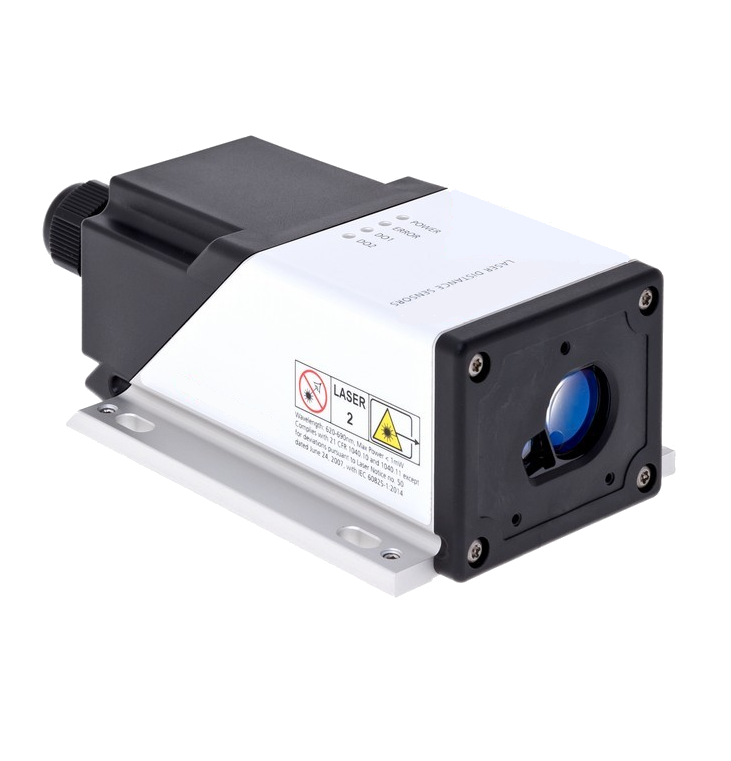

Laser Distanz Sensor: TYP PC-DAE-10-050

TYP PC-DAE-10-050

  • Performace
    • Range on natural surface 0.05 … ~50 m
    • Range on reflective foil ~40 … 50 m
    • Accuracy @2σ typ. ±1.0 mm
    • Repeatability typ. ±0.3 mm
    • Max measuring rate 50 Hz

  • Performace
    • Range on natural surface 0.05 … ~50 m
    • Range on reflective foil ~40 … 50 m
    • Accuracy @2σ typ. ±1.0 mm
    • Repeatability typ. ±0.3 mm
    • Max measuring rate 50 Hz
  • Physical specification
    • Operating temperature range -40 °C – +60 °C
    • Degree of Protection IP65
    • Power Supply 12 … 30 VDC
    • Laser red, visible
    • Dimension 140 x 78 x 48
    • Weight 350 g
  • Interfaces
    • PROFINET Yes
    • EtherNet/IP Yes
    • EtherCAT Yes
    • Analog output 0/4 … 20 mA max. Error ±0.1% – programmed span
    • Digital Input 1
    • RS-232 Yes
    • RS-422 Yes
    • SSI Yes
    • Profibus (external) Yes
Die Laser-Distanz-Sensoren des TYP PC-LSA0 sind für präzise Distanzmessungen bis 150 m konzipiert. Zahlreiche Schnittstellen ermöglichen eine schnelle Integration in bestehende Anlagen. Typische Aufgaben sind Füllstandsmessungen, Distanzmonitoring oder Positionskontrolle von Objekten.

Details:

  • Messbereich ohne Reflektor (m) 80
  • Messbereich mit Reflektor (m) 150
  • Linearität ±2 bis ±5 mm
  • Auflösung 0,1 mm
  • Wiederholgenauigkeit <0,5 mm
  • Praktische Montagemöglichkeiten durch optionale Halterungen
  • Einfache Ausrichtung auf das Zielobjekt
  • Präzises Messen auf verschiedenen Oberflächen

Laser Distanz Sensor: TYP PC-DAN-10-150

TYP PC-DAN-10-150

  • Performace
    • Range on natural surface 0.05 … ~100 m
    • Range on reflective foil ~40 … 150 m
    • Accuracy @2σ typ. ±1.0 mm
    • Repeatability typ. ±0.3 mm
    • Max measuring rate 50 Hz

  • Performace
    • Range on natural surface 0.05 … ~100 m
    • Range on reflective foil ~40 … 150 m
    • Accuracy @2σ typ. ±1.0 mm
    • Repeatability typ. ±0.3 mm
    • Max measuring rate 50 Hz
  • Physical specification
    • Operating temperature range -10 °C – +50 °C
    • Degree of Protection IP65
    • Power Supply 12 … 30 VDC
    • Laser red, visible
    • Dimension 140 x 78 x 48
    • Weight 350 g
  • Interfaces
    • PROFINET Yes
    • EtherNet/IP Yes
    • EtherCAT Yes
    • Analog output 0/4 … 20 mA max. Error ±0.1% – programmed span
    • Digital Input 1
    • RS-232 Yes
    • RS-422 Yes
    • SSI Yes
    • Profibus (external) Yes
Die Laser-Distanz-Sensoren des TYP PC-LSA0 sind für präzise Distanzmessungen bis 150 m konzipiert. Zahlreiche Schnittstellen ermöglichen eine schnelle Integration in bestehende Anlagen. Typische Aufgaben sind Füllstandsmessungen, Distanzmonitoring oder Positionskontrolle von Objekten.

Details:

  • Messbereich ohne Reflektor (m) 80
  • Messbereich mit Reflektor (m) 150
  • Linearität ±2 bis ±5 mm
  • Auflösung 0,1 mm
  • Wiederholgenauigkeit <0,5 mm
  • Praktische Montagemöglichkeiten durch optionale Halterungen
  • Einfache Ausrichtung auf das Zielobjekt
  • Präzises Messen auf verschiedenen Oberflächen

Laser Distanz Sensor: TYP PC-DPE-10-500

Ersatz für Distanzlaser Baureihe: PC-LSA 50H

TYP PC-DPE-10-500

  • Performace
    • Range on natural surface 0.05 … ~100 m
    • Range on reflective foil ~0.5 … 500 m
    • Accuracy @2σ typ. ±1.0 mm
    • Repeatability typ. ±0.3 mm
    • Max measuring rate 250 Hz

  • Performace
    • Range on natural surface 0.05 … ~100 m
    • Range on reflective foil ~0.5 … 500 m
    • Accuracy @2σ typ. ±1.0 mm
    • Repeatability typ. ±0.3 mm
    • Max measuring rate 250 Hz
  • Physical specification
    • Operating temperature range -40 °C – +60 °C
    • Degree of Protection IP65
    • Power Supply 12 … 30 VDC
    • Laser red, visible
    • Dimension 140 x 78 x 48
    • Weight 350 g
  • Interfaces
    • PROFINET Yes
    • EtherNet/IP Yes
    • EtherCAT Yes
    • Analog output 0/4 … 20 mA max. Error ±0.1% – programmed span
    • Digital Input 1
    • RS-232 Yes
    • RS-422 Yes
    • SSI Yes
    • Profibus (external) Yes
Die Laser-Distanz-Sensoren des TYP PC-LSA0 sind für präzise Distanzmessungen bis 150 m konzipiert. Zahlreiche Schnittstellen ermöglichen eine schnelle Integration in bestehende Anlagen. Typische Aufgaben sind Füllstandsmessungen, Distanzmonitoring oder Positionskontrolle von Objekten.

Details:

  • Messbereich ohne Reflektor (m) 80
  • Messbereich mit Reflektor (m) 150
  • Linearität ±2 bis ±5 mm
  • Auflösung 0,1 mm
  • Wiederholgenauigkeit <0,5 mm
  • Praktische Montagemöglichkeiten durch optionale Halterungen
  • Einfache Ausrichtung auf das Zielobjekt
  • Präzises Messen auf verschiedenen Oberflächen
