Projekt-Nr. 2022/128
Ausführung:
Dezember 2022 – 2023
Projektbeschreibung:

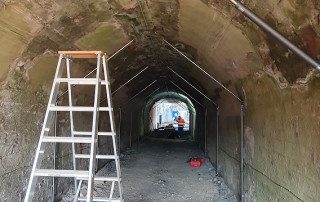

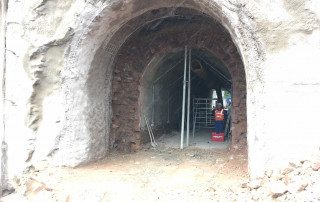

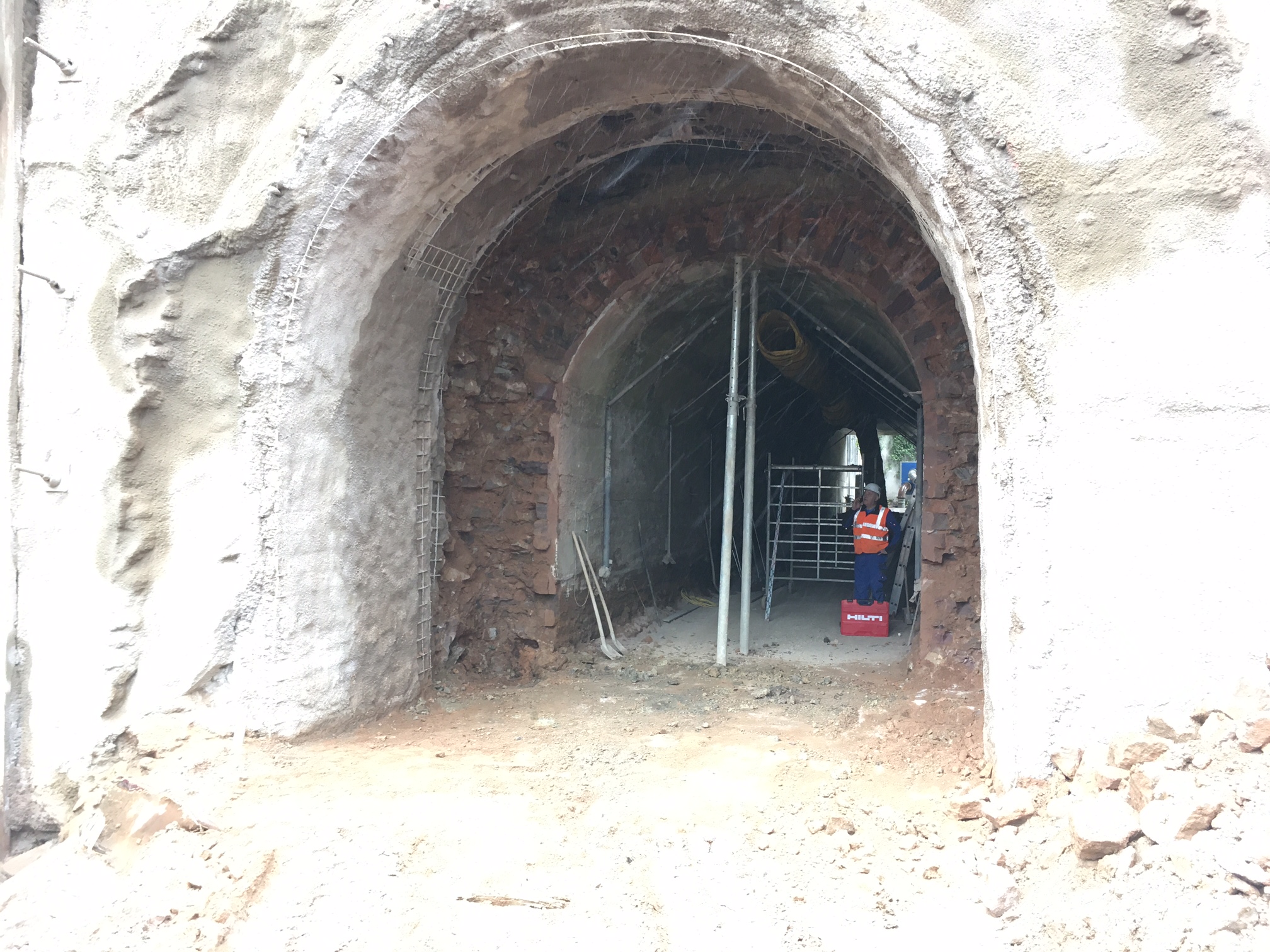

Tunnelmonitoring incl. Rohrschirm- u. Konvergenzüberwachung

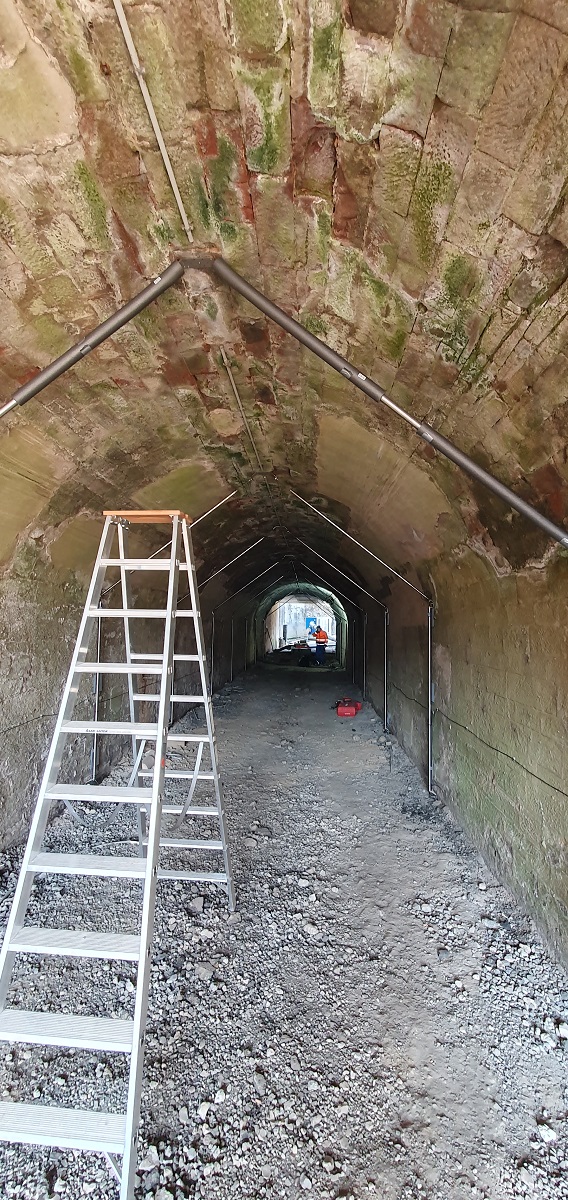

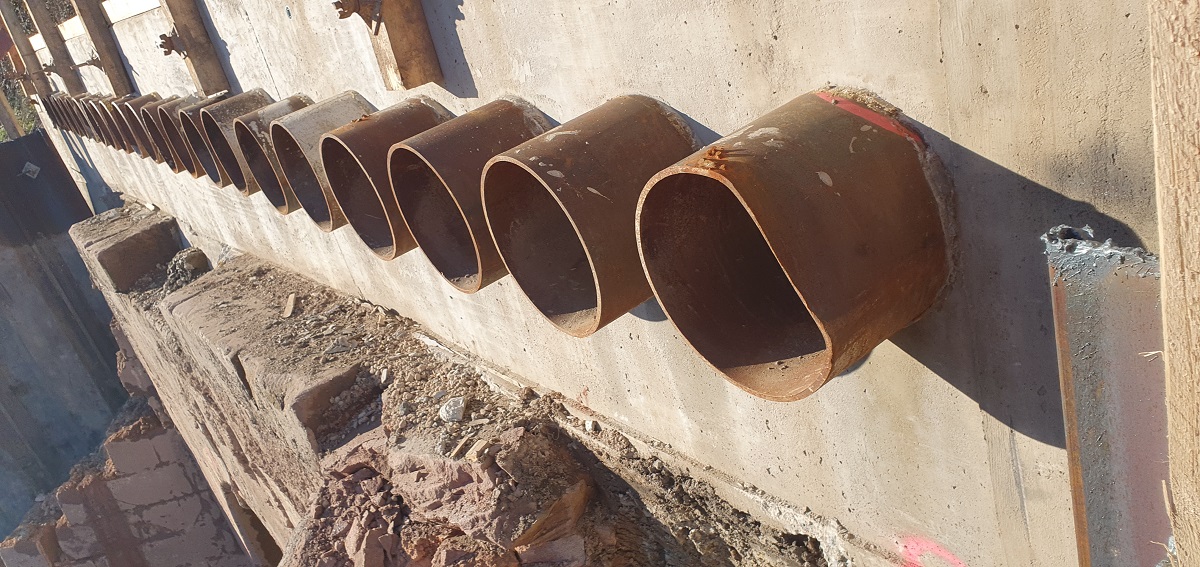

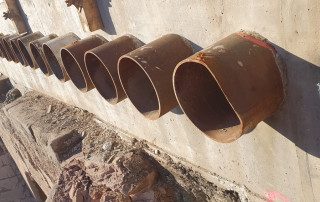

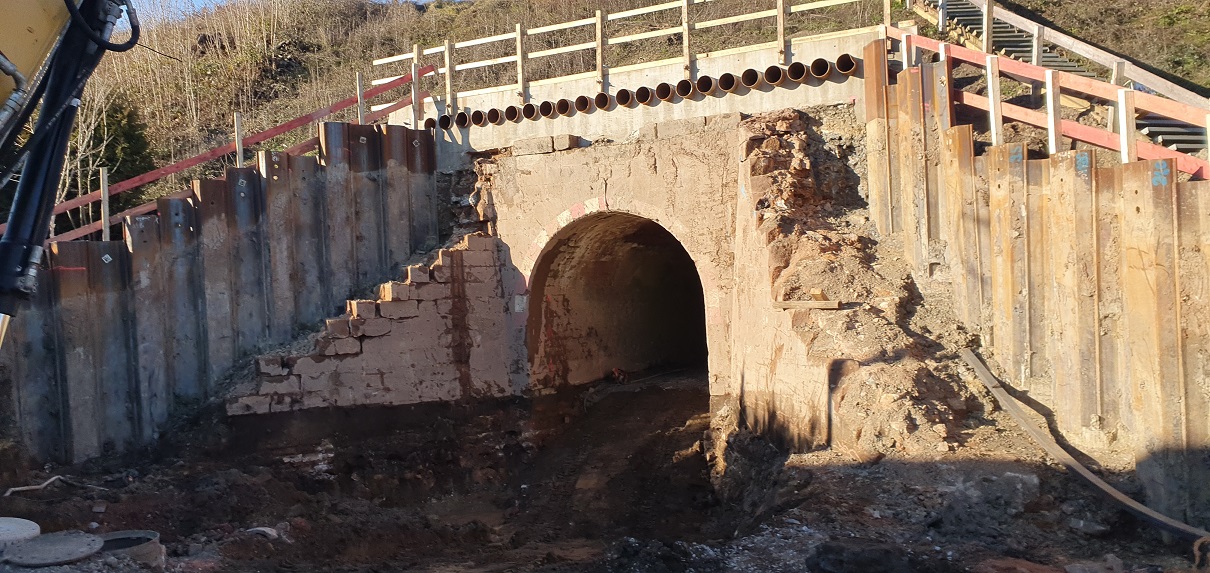

28 ÷ 32 m lange Stahlrohre DN 350 werden in einem Abstand von 60 ÷ 70 cm längs des Tunnelprofils angebracht. Mittels dieser Vortriebssicherung können die geplanten Ausbruchquerschnitte, im Schutz des Schirmgewölbes, aufgefahren werden. Das Monitoringsystem hat hier die Aufgabe, den Rohrschirm auf Horizontalbewegungen zu überwachen. Insgesamt werden 9 Rohre mit Messketten ausgestattet. Der Abstand der HSD4 Sensoren

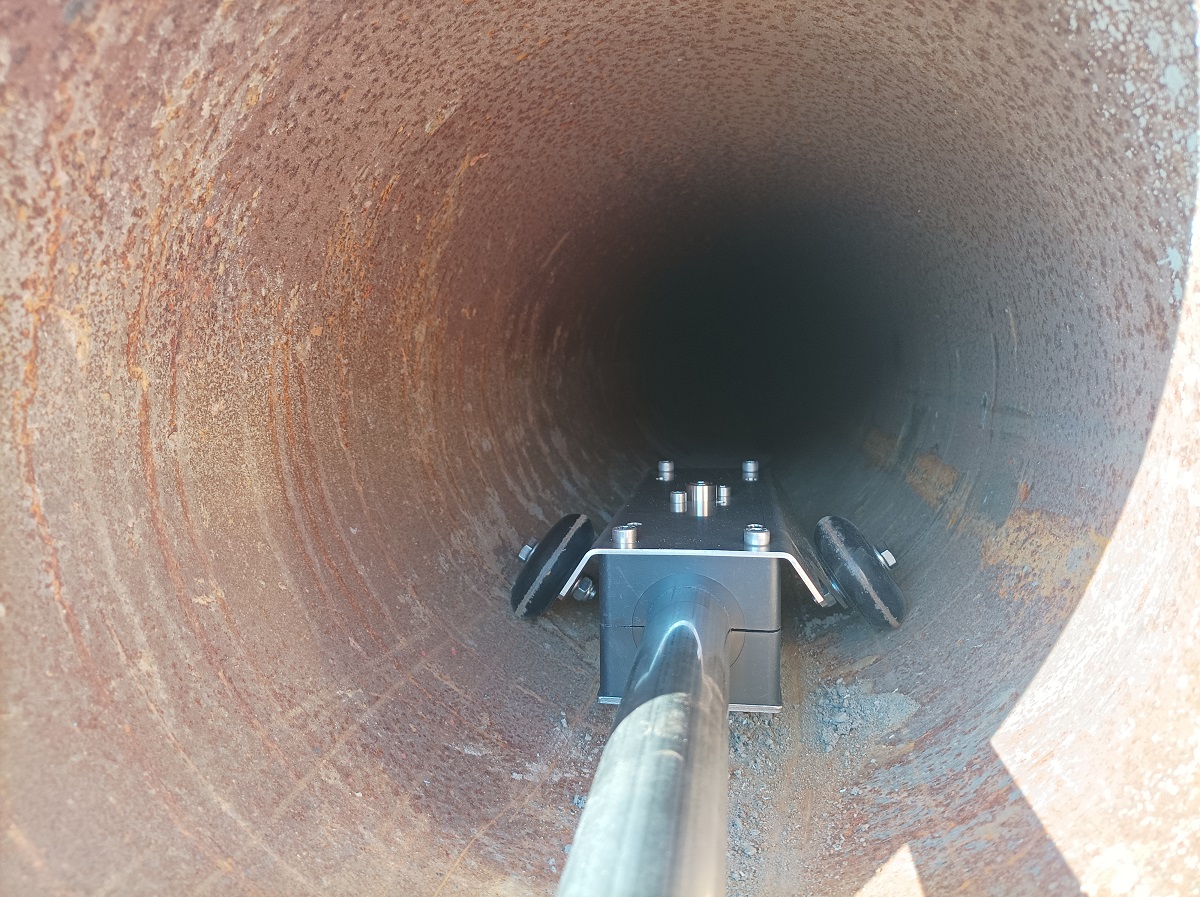

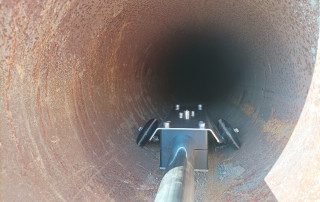

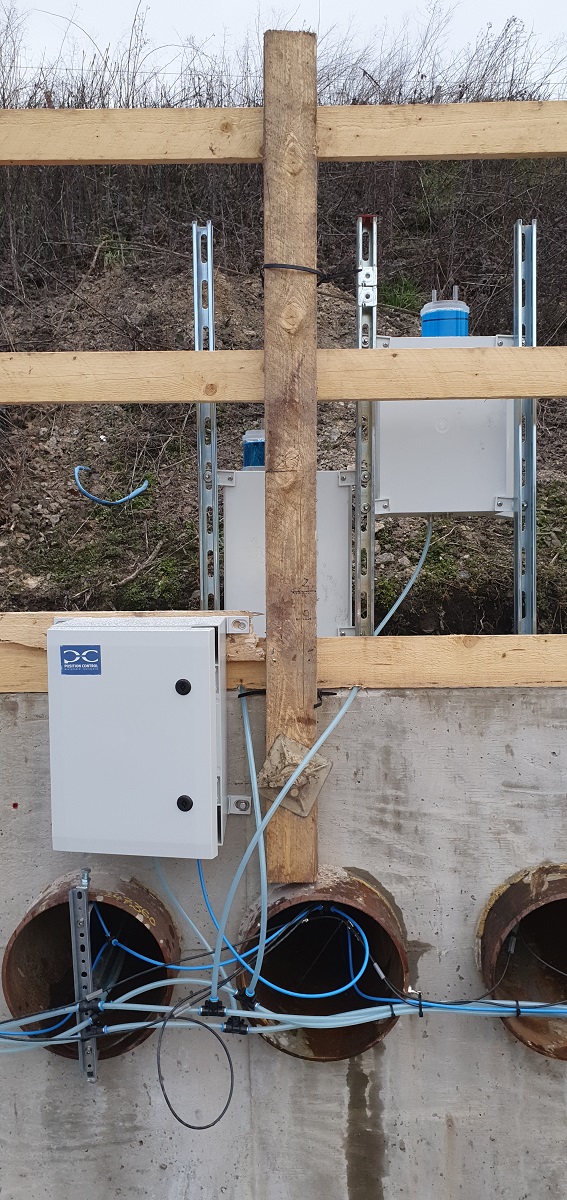

beträgt 3 m. Die Messketten werden händisch in die Rohre eingeschoben und mechanisch arretiert. Alle Sensoren sind miteinander verschlaucht, sodass ein zusammenhängender Horizont aufgespannt werden kann. Aktuell kommt hier unser Messsystem “HYDROSKATE” zum Einsatz, dass permanent und hochgenau auch geringste Horizontverschiebungen im Rohrschirm aufzeichnet bzw. überwacht. Auch die Gleislage, die Oberleitungsmasten und der Bahndamm sind auf geometrische Veränderungen hin zu überwachen.
Wegaufnehmer Konvergenzmessung:

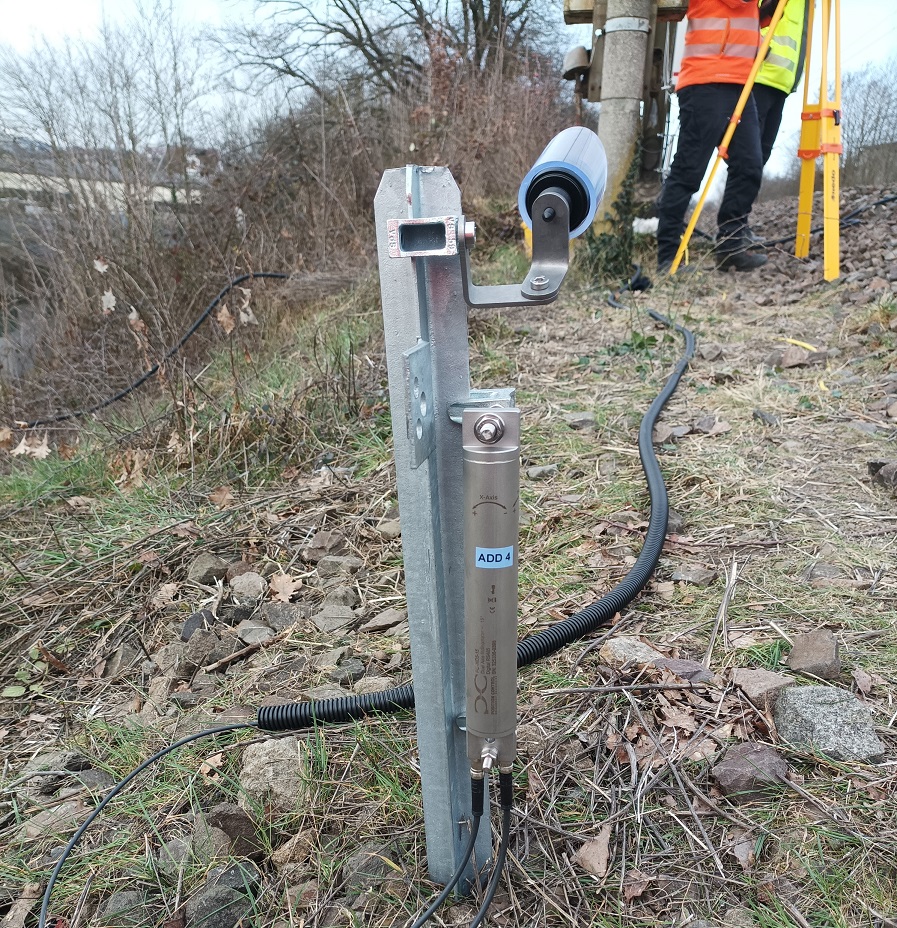

Bewegungen im oberen Tunnelquerschnitt werden durch Wegaufnehmer erfasst. Die zum Einsatz kommenden Wegaufnehmer basieren auf der sogenannten Magnetostriktion. Das robuste Messverfahren arbeitet berührungslos und ist daher für die zu erwartenden widrigen Messbedingungen gut geeignet.

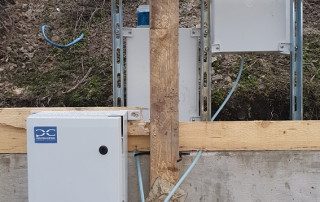

Die Datenerfassung scannt permanent alle 1 sec. die kompletten Sensoren und kann unmittelbar nach Erreichen etwaiger Messgrenzen, die Verantwortlichen des AG informieren bzw. alarmieren.
Sensor | Range | Number |

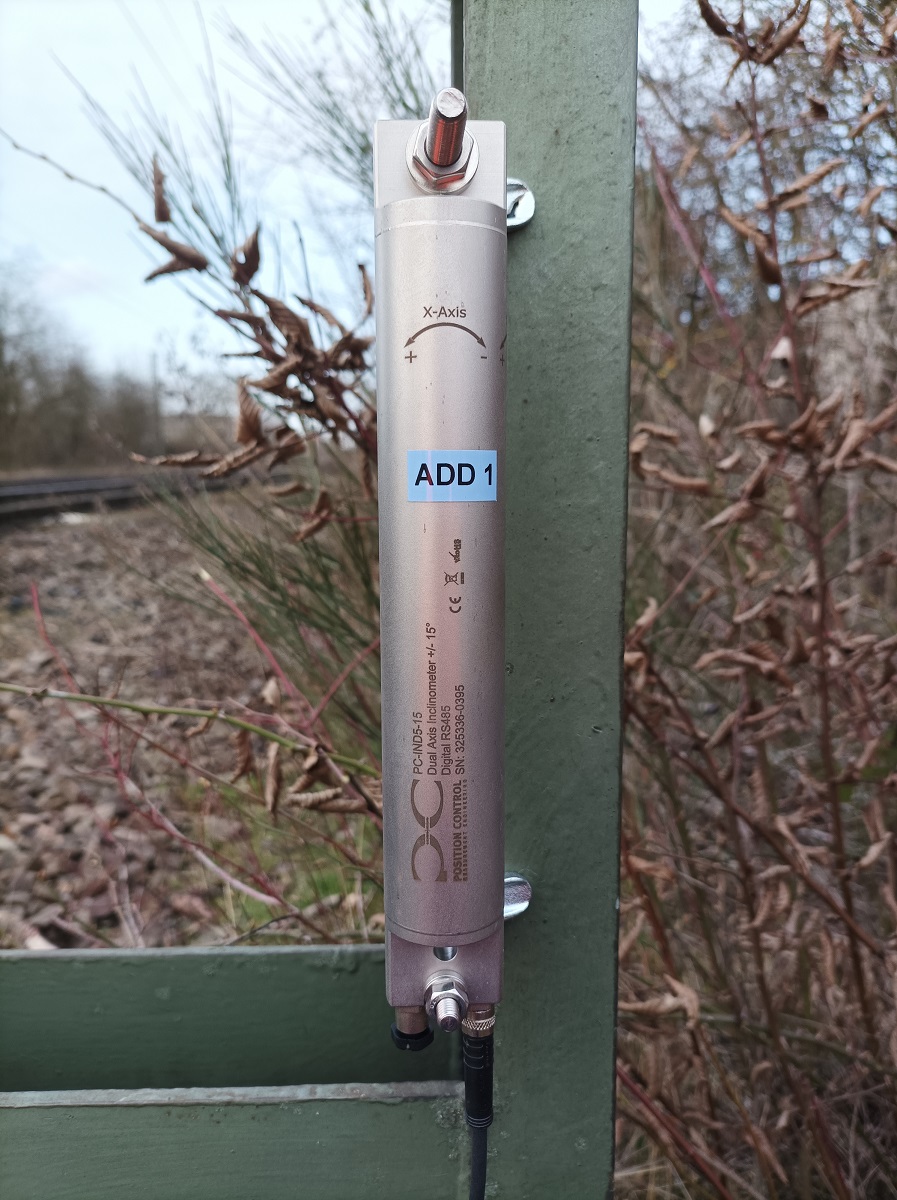

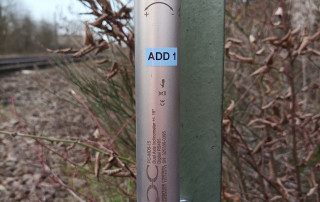

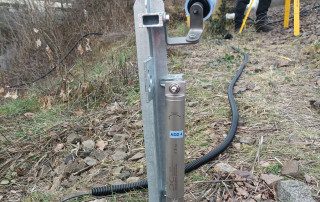

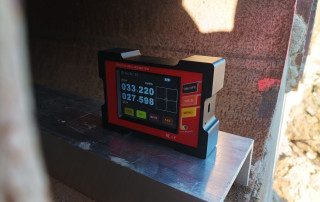

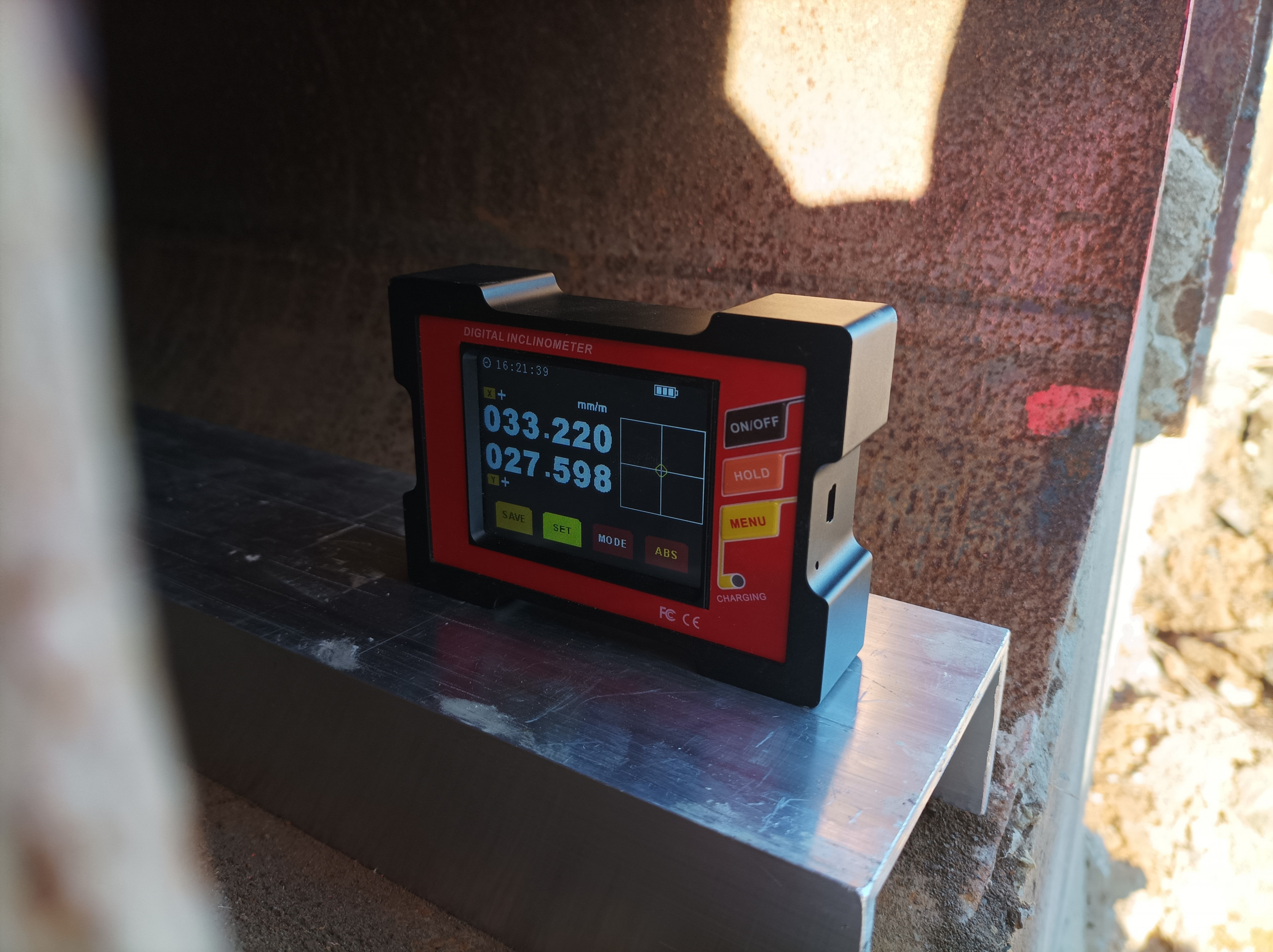

Präzisionsinklinometer | PC-INK 5 | 15 |
Temp. Sensor | -30-150 C | 8 |
Hydrostatische Sensoren | POCO HYSD4 500 | 86 |
Monitoring Device | Type | Number |
Datalogger | IDS-I5 | 2 |
A/D Unit | PC-ADC 4 | 4 |
Power Supply | PC-PS_24/4 | 1 |
USV | PC USV 7,2 | 2 |
Option | Typ | Number |
LTE Modem | P-LTE 12 | 1 |
POCO Wireless Interface | PC-WI |
