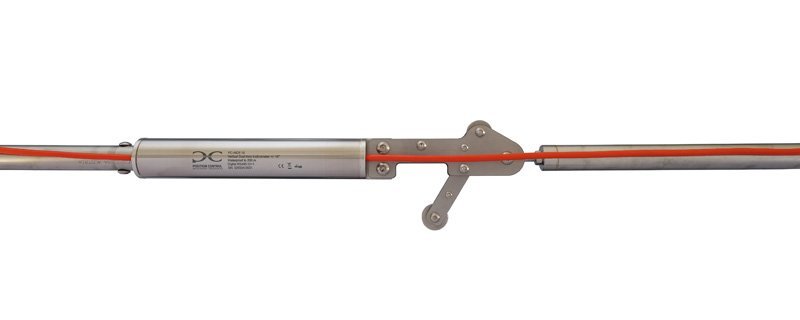

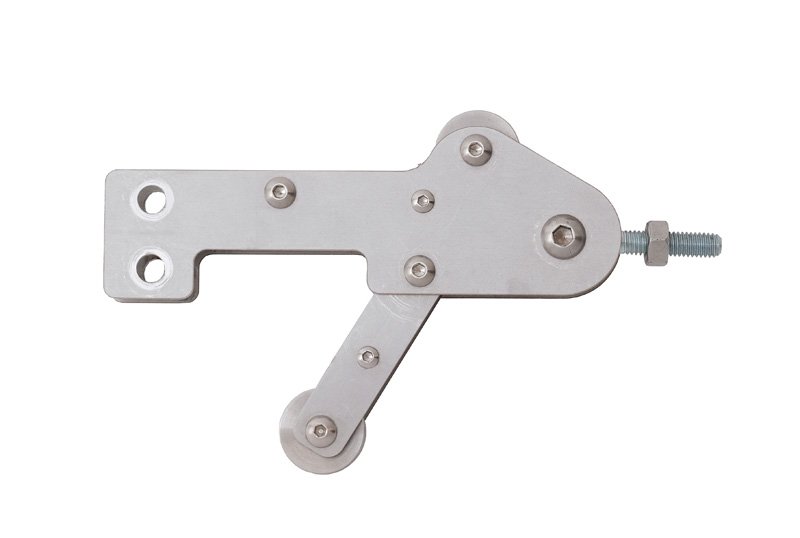

Neigungsmesssysteme /Horizontal u. Vertikal (Servo)Inklinometer
Inklinometer / Servoinklinometer bilden einen wichtigen Bestandteil zur Lageüberwachung von maschinentechnischen Einrichtungen und Bauwerken aller Art. Unsere Neigungsgeber arbeiten je nach geforderter Genauigkeit nach verschiedenen Messprinzipien. Inklinometer / Servoinklinometer lassen sich ausgezeichnet an die jeweilige Messaufgabe anpassen.
Insbesondere in Verbindung mit unseren mobilen Datenloggern der IDS Serie können so autarke Messstationen geschaffen werden, welche nach abgeschlossener Installation wartungsfrei betrieben werden.
Download Modbustool:ModbusDemo_13.09.2019

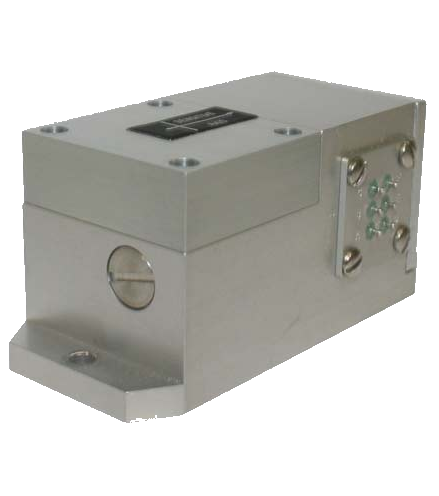

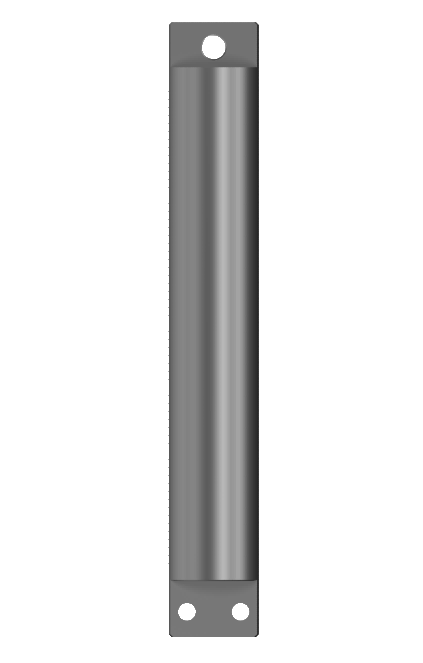

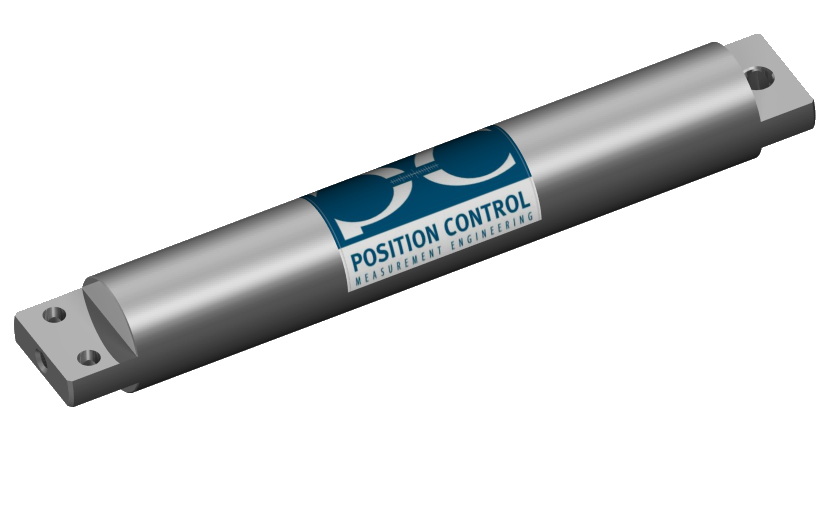

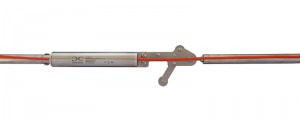

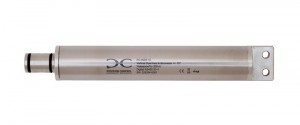

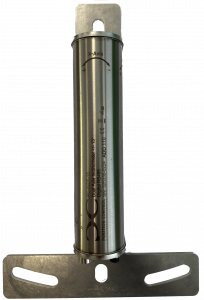

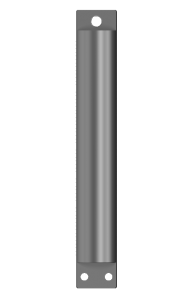

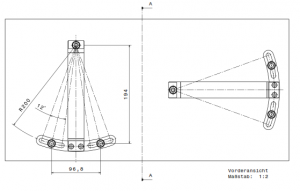

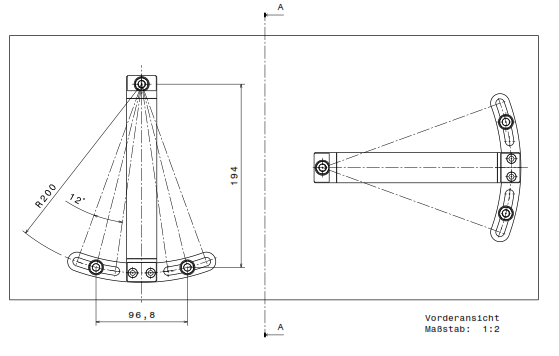

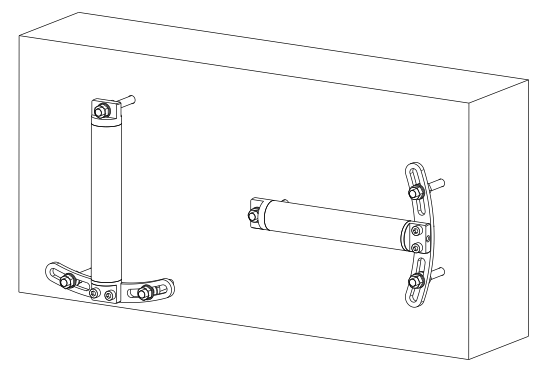

Inklinometer: TYP PC-IN1-1° [Servoinklinometer hochgenau]
| Parameter | Value | Unit |
|---|---|---|
| Anzahl Achsen: | 1 | – |
| Messbereiche | ±1, ±3 und ±5 | ° |
| Auflösung | 0.0001 | ° |
| Genauigkeit bei 20°C | 0.001 | ° |
| Ausgangssignal | 4-20 mA | – |
| Technologie | Closed Loop Servo | – |
| Nullpunktfehler | 0.02 | ° |
| Nichtlinearität | 0.05 | % |
| Unkompensierter Temp. Fehler | 0.001 | ° / °C |
| Schockfestigkeit | 1500 | G |
| Frequency Response | 0.5 | Hz |
| Power Supply | ±12 bis ±18 | VDC |
| Strom | 20 | mA |
Einsatzgebiet: hochpräzise Neigungsmessung
| Messbereich (*1) | ±1° | ±3° | ±14,5° | ±30° | ±90° | |
| Versorgungsspannung | VDC | ±12 … ±18 | ||||
| Stromaufnahme | mA (nom) | ±15 | ||||
| Ausgangssignal (*1) | VDC | ±5 | ||||
| Ausgangsnormierung | % v.B. | ±1 | ||||
| Ausgangsimpedanz | Ω (max) | 10 | ||||
| Ausgangsrauschen | V eff (max) | 0,002 | ||||
| Linearitätsabweichung (*2) | % v.B | 0,08 | 0,05 | 0,02 | 0,02 | 0,05 |
| Reproduzierbarkeit | % v.B. | 0,02 | 0,01 | 0,002 | 0,001 | 0,0005 |
| Auflösung | arcsec | 0.1 | 0.2 | 1.0 | 2.0 | 4.0 |
| Frequenz -3 dB | Hz | 10 | 15 | 30 | 40 | 55 |
| Ausrichtfehler Gehäuse/Achse | ° (max) | ±0,15 | ±0,15 | ±0,25 | ±0,50 | ±1,0 |
| Querempfindlichkeit (*3) | % v.B. | 0,1 | ||||
| Nullpunktabweichung (*4) | VDC | ±0,08 | ±0,04 | ±0,04 | ±0,02 | ±0,02 |
| Temperatureffekt Nullpunkt | % v.B./°C | ±0,05 | ±0,03 | ±0,01 | ±0,005 | ±0,003 |
| Temperatureffekt Empfindlichkeit Umgebungsbedingungen | % v.M./°C | ±0,05 | ±0,03 | ±0,01 | ±0,006 | ±0,006 |
| Gebrauchstemperaturbereich | -20 … +70 °C | |||||
| Lagertemperaturbereich | -20 … +70 °C |
Schockbelastung, max. 1.500 g, 0,5 ms, ½ Sinus Vibrationbelastung, max. 35 g effektiv, 20 … 2.000 Hz sinusförmig
Schutzart: IP65
*Anmerkungen:
*1. Bereich ist definiert als der Gesamtmessbereich vom negativen bis zum positiven Vollausschlag, z. B. ±30° = 60°.
*2. Die Linearitätsabweichung wurde ermittelt, durch die Methode der kleinsten Quadrate.
*3. Die Querempfindlichkeit entspricht dem Ausgangssignal des Inklinometer, wenn der Sensor um den maximalen Messbereich in Querrichtung geneigt wird.
*4. Nullpunktabweichung ermittelt unter statischen Bedingungen ohne Vibration bzw. Schwingungseinflüsse.

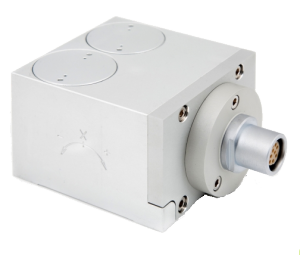

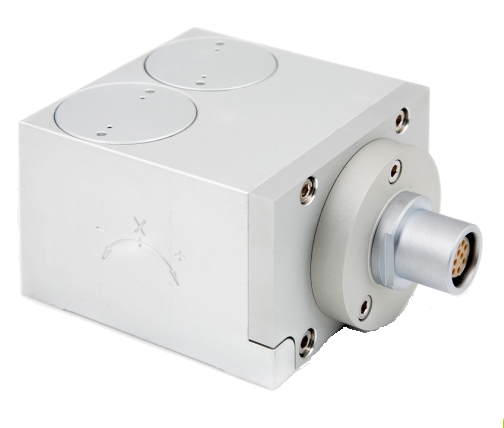

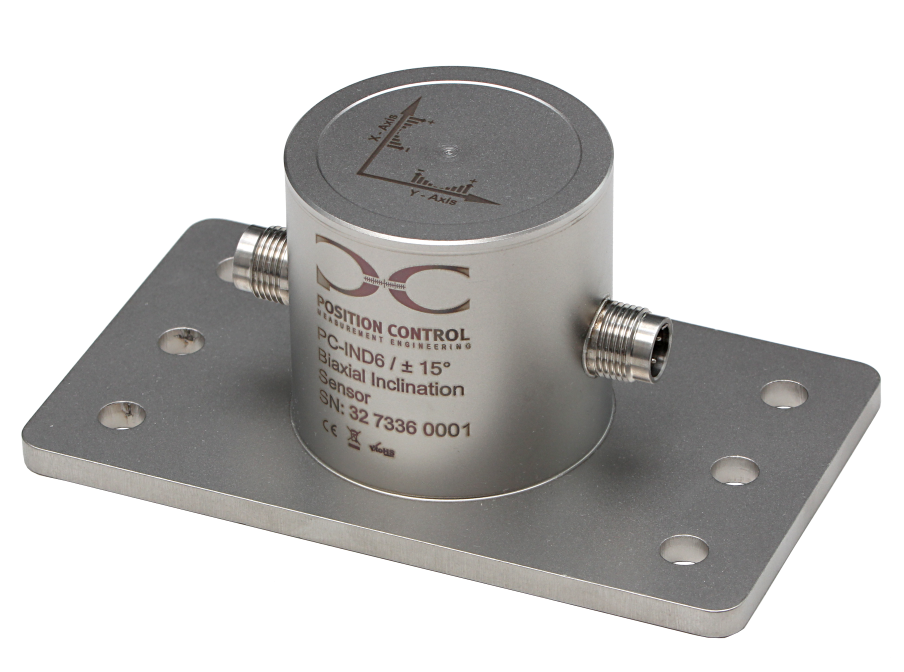

Inklinometer: TYP PC-IN2-1° [Servoinklinometer biaxial hochgenau]
| Parameter | Value | Unit |
|---|---|---|
| Anzahl Achsen: | 2 | – |
| Messbereiche | ±1, ±3 und ±5 | ° |
| Auflösung | 0.0001 | ° |
| Genauigkeit bei 20°C | 0.001 | ° |
| Ausgangssignal | ±5 VDC/Modbus | – |
| Technologie | Closed Loop Servo | – |
| Nullpunktfehler | 0.02 | ° |
| Nichtlinearität | 0.05 | % |
| Unkompensierter Temp. Fehler | 0.001 | ° / °C |
| Schockfestigkeit | 15 |
