Das Position-Control Wireless NBIoT Gateways erfasst Messdaten von bis zu 12 Sensorsystemen (Abhängig vom Energieverbrauch des Sensors). Es verwendet hierzu die eingebaute RS 485 Modbus Schnittstelle und leitet die Daten verschlüsselt über NB-IoT, LTE-Mobilfunk oder LoRaWAN zur regelmäßigen Auswertung ins Internet weiter.

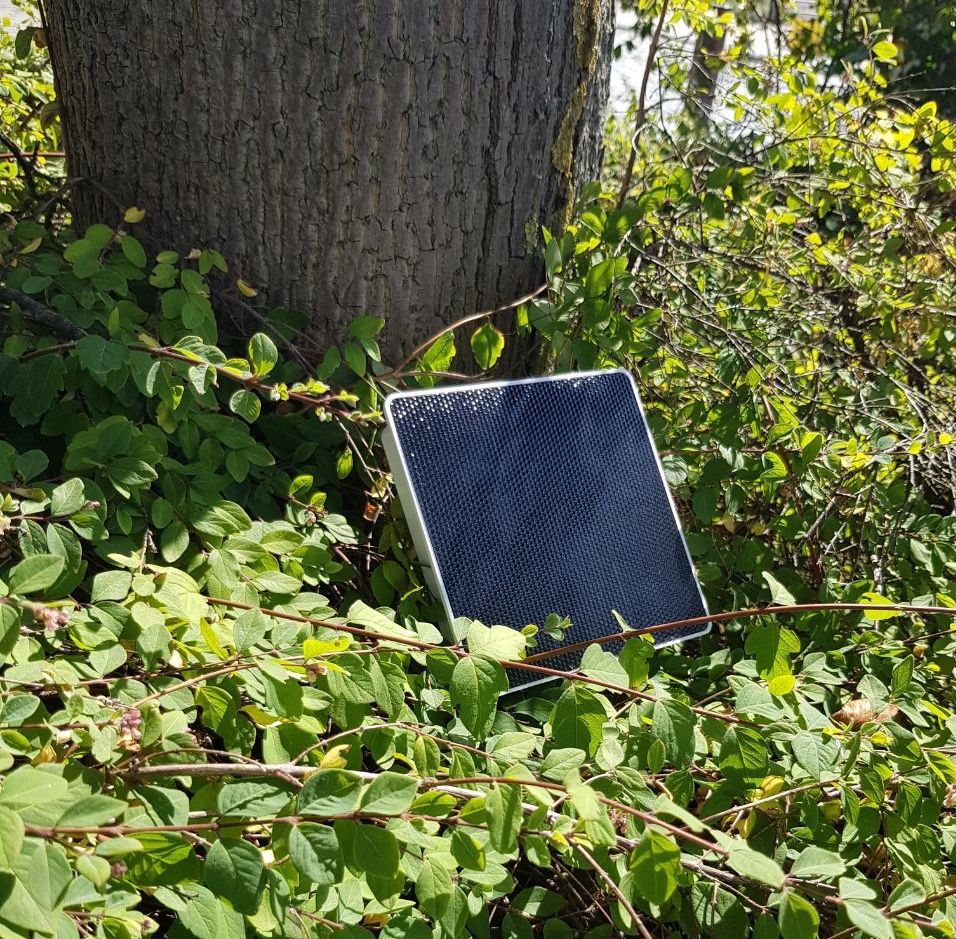

Das Gateway hat eine integrierte Solarzelle, die das Gerät permanent mit Energie versorgt, sofern Tageslicht einfällt. Dank des langlebigen Superkondensators können Ausleseintervalle, bei geeignetem Montageort, um ein Vielfaches höher als bei batterieversorgten Geräten sein. Außerdem fallen keine Kosten für Batteriewechsel an. In vielen Anwendungen können die Verbrauchsdaten sogar stündlich und in anderen Fällen mindestens täglich übertragen werden. Dies ist mit konventionellen batterieversorgten Gateways nicht möglich, da diese oft nur begrenzte Übertragungsmöglichkeiten bieten und aufgrund der begrenzten Batterielebensdauer eine regelmäßige Datenübertragung nicht gewährleisten können.

Die wireless Modbus Telegramme werden verschlüsselt in die Position-Control IoT Plattform übertragen. Dort können sie eingesehen und als CSV-Datei heruntergeladen werden. Das Gateway nutzt moderne NB-IoT bzw. LTE-Mobilfunk Technologien, die speziell für Sensordaten optimiert sind und eine Fernablesung an Orten ermöglichen, an denen Smartphones keinen Empfang haben. Die standardmäßig fest verbaute SIM-Karte besitzt ein Datenvolumen von 500 MB über einen 10-Jahreszeitraum und die Firmware erlaubt die Umschaltung auf den alternativen Upload via LoRaWAN.

Bestellinformationen

  • Typbezeichnung: PC-SOL Gateway 4.0
  • Kurzbeschreibung: NBIoT Solar Gateway  (NB-IoT & LoRaWAN)

Technische Daten

  • Upload via NB-IoT oder LTE-M Mobilfunk
  • Inkl. SIM-Karte mit 500 MB pro über 10 Jahre
  • Kunden SIM Karten auf Anfrage möglich
  • Standardisierte DTLS Verschlüsselung (Client + Server Zertifikate) über Mobilfunk
  • Alternativer Upload via LoRaWAN 1.0.2 (EU-868)
  • Interner 50 kByte Speicher, für z.B. 500 Datensätze á 100 Byte
  • Remote Konfiguration: Sendeintervalle, Filter: Zähler Whitelist, Hersteller, Zählerart
  • Signierte Firmware Updates (FOTA) über Mobilfunk
  • Stromversorgung: High-Performance Solarzelle + langlebiger Superkondensator

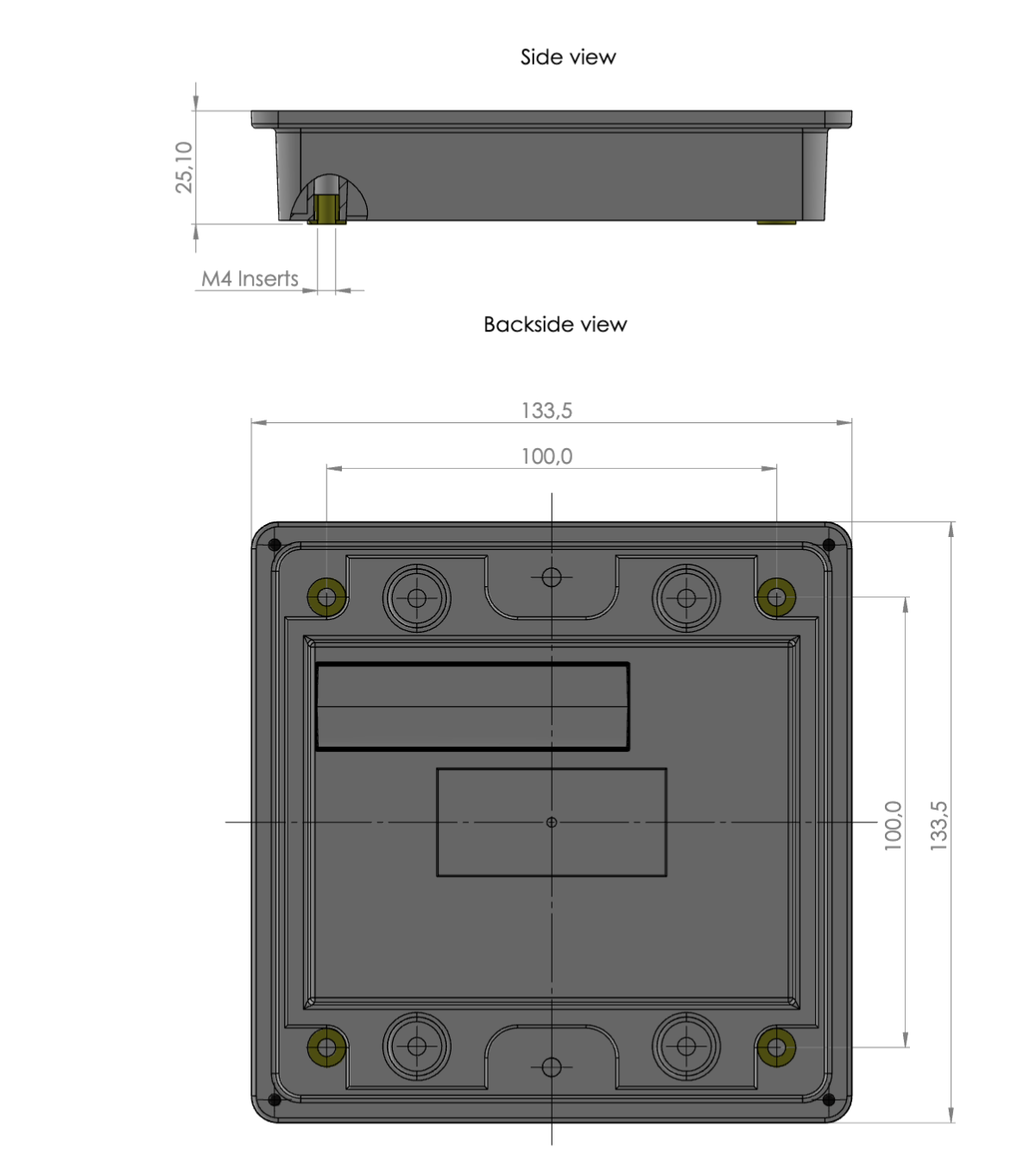

  • Gehäuse: 134 mm (l) x 134mm (b) x 26mm (h), weiß

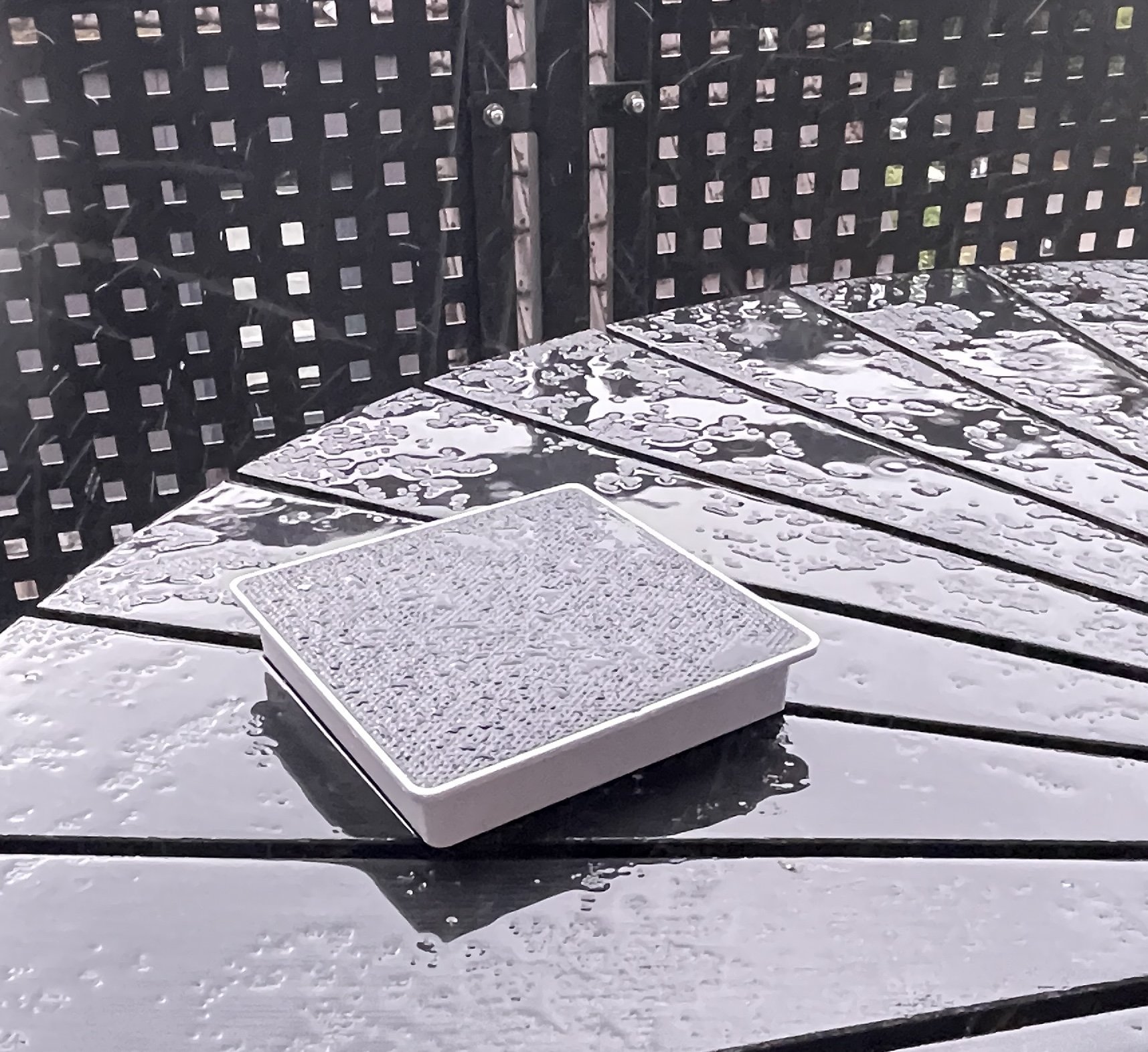

  • IP66, für den Außenbereich geeignet
  • Zukunftssicher, dank möglicher 5G PRIVAT NETWORK Anbindung
  • Magnetkontakt für Aktivierung und manuelle Auslesung
  • Lautsprecher über Buzzer zur Indikation von Ladezustand und Betriebsmode

Konfiguration

Die Konfiguration des Gerätes erfolgt “over the Air” mittels der Position-Control Platform. Bei Verwendung von LoRaWAN genügt ein einfacher Downlink zur Anpassung der Systemparameter. Es können so z.B. Sende- oder Ausleseintervalle eingestellt werden.
