Datalogger Typ: Gigalog M

Leistungsmerkmale

• Sehr einfach zu handhabender Embeeded Datenlogger
• Über die serienmäßige RS 485 Schnittstellen können Sie diverse A/D Wandler Module wie ADAM, ICP etc. problemlos an den Datenlogger anschließen. (Kommunikation zu den Modulen, ist im Logger integriert) [Modellabhängig]
• Somit ist der Logger universell nutzbar. (Pt100(0), mV- oder mA-Signale)
• Embedded Low Power Processor der neuesten Generation
• Digitale Ausgänge
• Datenspeicher für bis zu 200 Mio. Messwerten
• Hervorragendes Preis-/Leistungsverhältnis
• Serielle Schnittstellen, Modbus ASCII und RS 232/3G (optional)

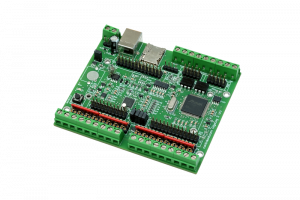

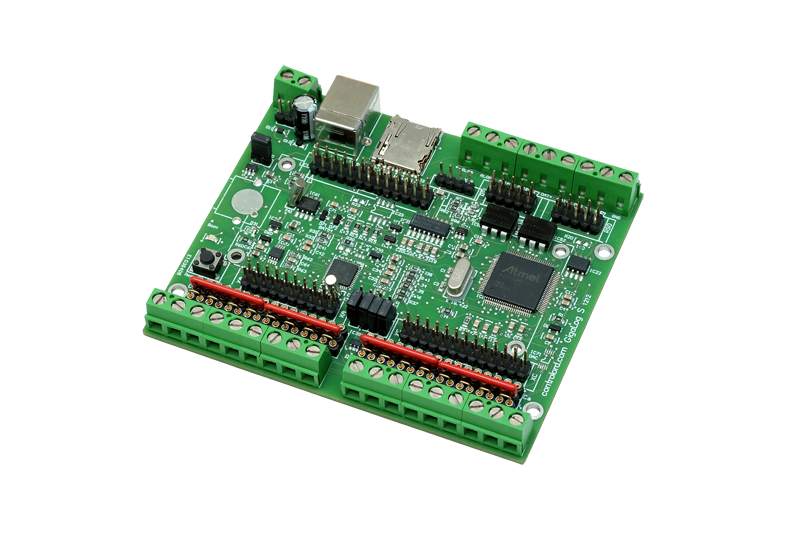

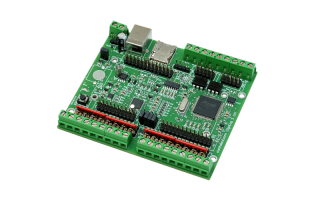

GigaLog M ist ein Datenlogger auf Basis einer microSD Speicherkarte für mehrere Giga Bytes Daten.

Mit GigaLog S kann jedes selbstständige Gerät über eine lange Zeit und lesbar für einen PC Daten aufzeichnen. Nach Einschalten des Gerätes werden neue Daten an die bestehenden Dateien angefügt. Die CompactFlash Karte kann man auf jedem PC wie eine Platte einlesen. Die Daten sind in Dateien in ASCII Format abgespeichert. Man kann die Daten auch per USB oder per Rs232 in eine Datei auf den PC hochladen.

Erfassung analoger oder digitaler Daten

GigaLog M hat 16 single-ended Eingänge. Je zwei können zu insgesamt 8 Differential Eingängen zusammengeschltet werden. Jeder Eingang kann als analoge Eingänge, digitale Eingänge oder Zähler konfiguriert werden können. GigaLog nimmt regelmässige Stichproben dieser Eingänge und speichert sie auf der microSD Karte in einer Datei.
Jeden Eingang, bzw Paar von Eingängen kann man konfigurieren als:

• Unbenutzt
• Direkte Spannung -0.1 .. 1.2 V
• Direkte Spannung -0.1 .. 1.2 V mit Schutz
• Direkte Spannung -0.1 .. 1.2 V mit Tiefpassfilter 1 kHz
• Direkte Spannung -0.1 .. 1.2 V mit Tiefpassfilter 50 Hz
• Spannung -0.5 .. 6.5 V
• Spannung -1 .. 13 V
• Spannung -3.4 .. 41 V
• Spannung -10 .. 123 V
• Spannung -22 .. 270 V
• Spannung -33 .. 405 V
• Spannung -1 .. +1 V
• Spannung -12 .. +18 V
• Spannung -1.2 .. 1.2 V differenziell
• Spannung -12 .. 12 V differenziell
• Strom 0 .. 25 mA
• Thermoelement Typ K
• Pt100
• Pt1000
• Digitaler Eingang
• Schalter als digitaler Eingang mit Pullup Widerstand
• Digitaler Eingang, Hohe Spannung
• Zähler
• Zähler mit Pullup Widerstand
• Zähler, Hohe Spannung
• Zähler mit S0 Ausgang
• Virtueller Eingang, Berechnung
• Virtueller Eingang, Langzeitzähler
• Virtueller Eingang, Personale Erweiterung

Das Programm GigaTerm zeigt an, wo Jumper und Widerstände auf die Karte gesetzt werden müssen.

Erfassung der Daten von RS232-Port

Alle Daten, die an einer der zwei seriellen Schnittstelle eintreffen, können in einer anderen Datei aufgezeichnet werden. Ein Frame bezeichnet alle Daten, die nicht durch eine Pause länger als eine halbe Sekunde getrennt sind. Man kann vor oder nach einem Frame einen Zeitstempel einfügen.

Mehr Eingänge über lokales Netzwerk Rs485

GigaLog erlaubt es, zusätzliche Eingänge per Remote Acquisition Modules anzuschliessen. Diese Module sind ein Quasi Standard und werden von vielen Anbietern angeboten. Advantech® ADAM-4000, Adlink® NµDAM-6000 ICP® I-7000, eDAM-8000. Dazu wird über den RS2 Port eine Rs485 Netzwerk aufgebaut. GigaLog S ist der Master, an den man bis zu 9 Slaves anschliessen kann.

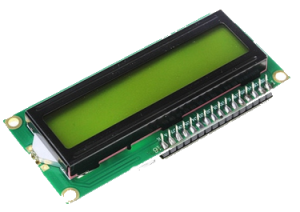

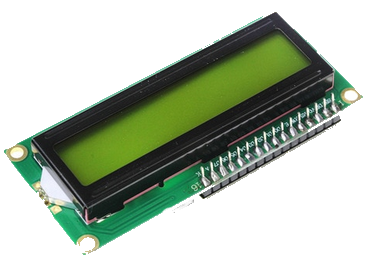

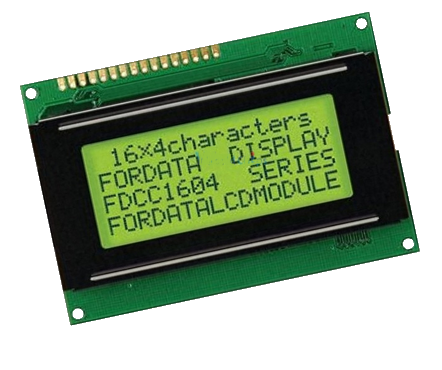

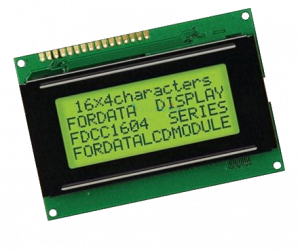

Eine oder mehrere andere GigaLog S Karten können dabei auch die Rolle von Slaves spielen. GigaLog verwaltet bis zu 100 Eingänge, davon 16 interne auf der Karte a0 bis a15 und 84 externe a16 bis a99. Für alle Eingänge kann der Rohwert in einen Effektiven Wert gewandelt werden vor der Aufzeichnung auf der Speicherkarte und vor der Anzeige auf dem LCD. Alle Eingänge können auf dem alphanumerischen LCD oder auf dem optionalen graphischen LCD angezeigt werden.
