Monitoring of Things Module
Mit Hilfe der MoT Module kann der User im IOT-Baukasten vorhanden Funktionalitäten/Prints verbinden. So ist es möglich, ein individuelles, auf die Applikation abgestimmtes Monitoringmodul zu bauen.
MoT-Print: MoT-Base4

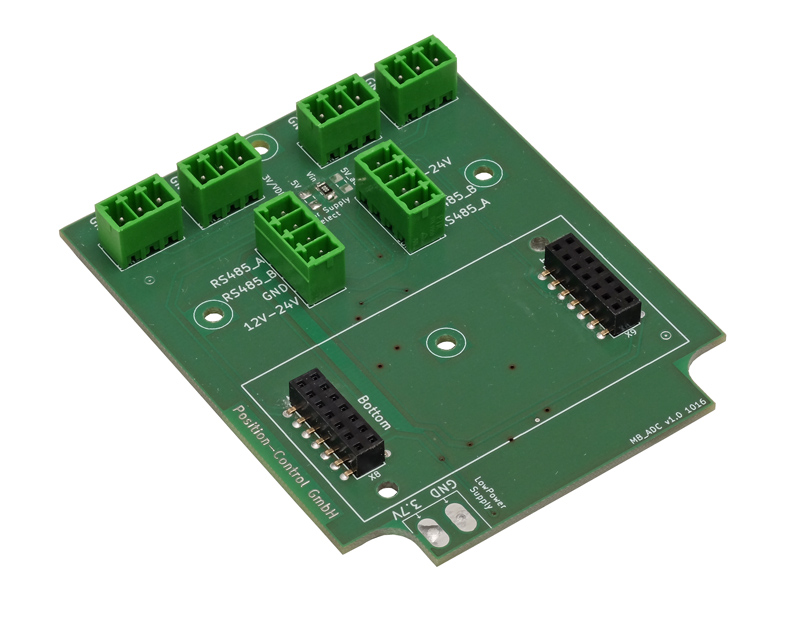

MoT Base 4
Die Base 4 ist ein IoT Modul, dass in der Lage ist, die im Monitoring notwendigen IOT Prints aufzunehmen.
Über die Base kann der User im IOT-Baukasten vorhanden Funktionalitäten/Prints verbinden. So ist es möglich ein individuelles, auf die Applikation abgestimmtes Monitoringmodul zu bauen.
In Combination mit dem erhältlichen ADC-Print ensteht so ein prof. 4 Kanal Messwerterfassungsmodul PC ADC4/24 bit
Produktbeschreibung:
Der Base ist ein IoT Modul, dass in der Lage ist, die im Monitoring notwendigen IOT Prints aufzunehmen.
Über die Base kann der User im IOT-Baukasten vorhanden Funktionalitäten/Prints verbinden.
So ist es möglich ein individuelles, auf die Applikation abgestimmtes Monitoringmodul zu bauen.
Sie zahlen nur für die Funktionen die Sie wirklich brauchen!
Ob Analogwandler [ADC-Print], Batterieversorgung [Power-Print], Wireless-Funktionalität [Wireless-Print] oder GSM Verbindung [GSM-Print], alle Module sind kompatibel zur Base.
Leistungsmerkmale:
- Voll kompatibel zu allen IOT Prints/3 Steckplätze
- Anschluss von bis zu 4 Sensoren [+-5V,-+10V,0-5v,0-10V u. 4-20mA]und RS 485 möglich.
- Direkter Anschluss von 5 KOhm Potis möglich [Ausführung „OP“]
- Kompatibel zu IOTP´s in Sandwich Bauweise
- Hervorragendes Preis-/Leistungsverhältnis
MoT-Print: MoT-Base2

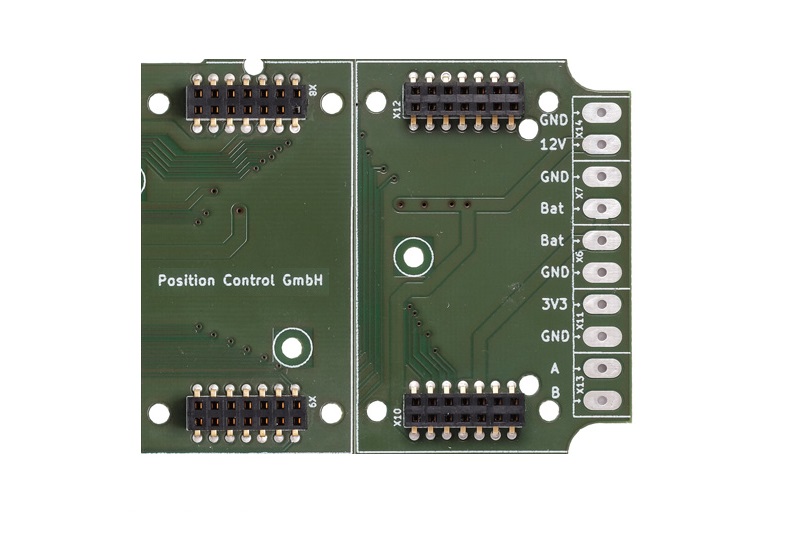

Die Base 2 ist ein IoT Modul, dass in der Lage ist, die im Monitoring notwendigen IOT Prints aufzunehmen.
Über die Base kann der User im IOT-Baukasten vorhanden Funktionalitäten/Prints verbinden. So ist es möglich ein individuelles , auf die Applikation abgestimmtes Monitoringmodul zu bauen.
Produktbeschreibung:
Die Base 2 ist ein IoT Modul, dass in der Lage ist, die im Monitoring notwendigen IOT Prints aufzunehmen.
Über die Base kann der User im IOT-Baukasten vorhanden Funktionalitäten/Prints verbinden. So ist es möglich ein individuelles, auf die Applikation abgestimmtes Monitoringmodul zu bauen.
Sie zahlen nur für die Funktionen die Sie wirklich brauchen!
Ob Analogwandler [ADC-Print], Batterieversorgung [Power-Print], Wireless-Funktionalität [Wireless-Print] oder GSM Verbindung [GSM-Print], alle Module sind kompatibel zur Base.
Leistungsmerkmale:
- Voll kompatibel zu allen IOT Prints/2 Steckplätze
- Anschluss von bis zu 4 Sensoren [+-5V,-+10V,0-5v,0-10V u. 4-20mA]und RS 485 möglich.
- Direkter Anschluss von 5 KOhm Potis möglich [Ausführung „OP“]
- Kompatibel zu IOTP´s in Sandwich Bauweise
- Hervorragendes Preis-/Leistungsverhältnis
MoT-Print: MoT-ADC/4

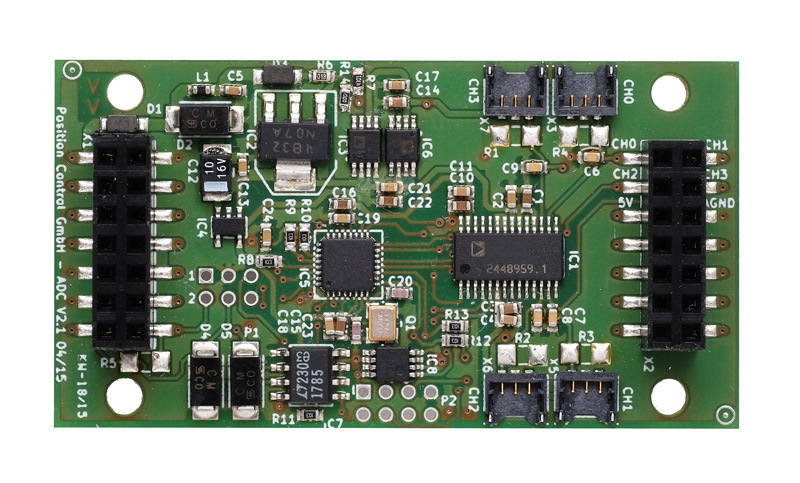

MoT ADC/4 Print

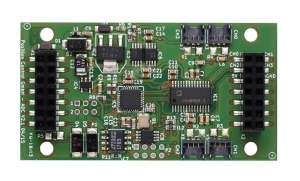

Der ADC Print ist ein Analog/Digitalwandler mit 4 Kanälen und einer Auflösung von 24 bit.
Input ranges 0-5 V, ±5 V, 0-10 V, ±10 V, 0-20 mA with Shunt (Option)
Die intuitive Konfiguration erfolgt über eine Windowsanwendung.
Mit dem POCO Sensorutility konfigurieren und in Betrieb zu nehmen.
Hervorragend für den Einsatz in prof. Monitoring geeignet.
Produktbeschreibung:
Der ADC Print ist ein Anlog/Digitalwandler mit 4 Kanälen und einer Auflösung von 24 bit.
Die intuitive Konfiguration erfolgt über eine Windowsanwendung.
Mit dem POCO Sensorutility konfigurieren und in Betrieb zu nehmen.
Leistungsmerkmale:
- RS 485 Schnittstelle damit problemlos an den Datenlogger anschließen. (Kommunikation zu den Modulen, ist im Logger integriert)
Somit ist der Logger universell nutzbar. (Pt100(0), mV- oder mA-Signale) - High resolution ADC 24 bits no missing codes
– ±0.0025% nonlinearity - SPI®, QSPI™, MICROWIRE™, and DSP compatible
– Schmitt trigger on logic inputs - Single-supply operation
– 5 V analog supply
– 3 V or 5 V digital supply - Optimized for fast channel switching
– 18-bit p-p resolution (21 bits effective) at 500 Hz
– 16-bit p-p resolution (19 bits effective) at 2 kHz
– 14-bit p-p resolution (18 bits effective) at 15 kHz
– On-chip per channel system calibration - 4 single-ended analog inputs
– Input ranges +5 V, ±5 V, +10 V,
±10 V, 0-20 mA with Shunt (Option) - LAN-Schnittstelle zur Konfiguration und Datenübertragung (Nur in Verbindung mit Baseboard)
- Serielle Schnittstellen, Modbus ASCII
- Vielseitige interne Kompensations- u.Rechenkanäle [Virtuell Sensors]
- Der AD Wandler ist hervorragend für den Einsatz im prof. Monitoring geeeignet.
- Hervorragendes Preis-/Leistungsverhältnis
MoT-Print: MoT-Wireless

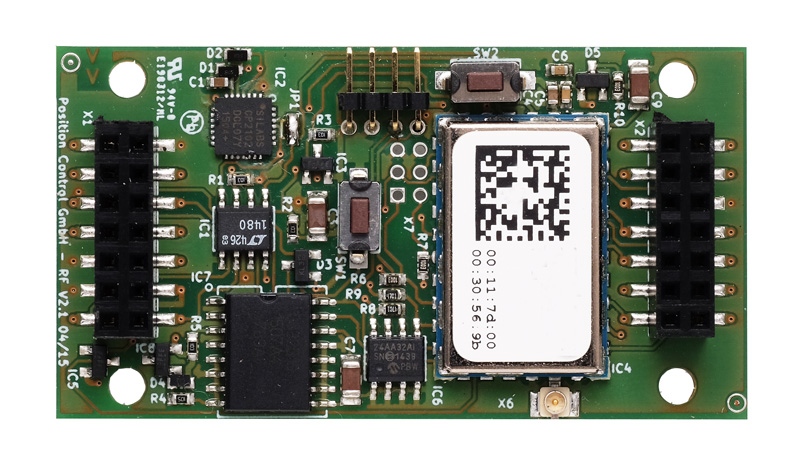

MoT LoRa Print
Der Communication Print ist ein Wireless Hochleistungsmodul mit Cortex M3 ARM zur Funkübertragung der Sensorsignale an ein LoRa™ gateway.
Frequency: 868 MHz
Range (LoS): up to 12000 m
RF power: up to +14 dBm
Sensitivity: down to -137 dBm
Die intuitive Konfiguration erfolgt über eine Windowsanwendung.
Mit dem POCO Sensorutility konfigurieren und in Betrieb zu nehmen.
Produktbeschreibung:
Der Communication Print ist ein Wireless Modul mit Cortex M3 ARM zur Übertragung und Verarbeitung der Sensorsignale.
Die intuitive Konfiguration erfolgt über eine Windowsanwendung .
Mit dem POCO Sensorutility konfigurieren und in Betrieb zu nehmen.
Leistungsmerkmale:
- RS 485 Schnittstelle und 868 GHZ Wireless Schnittstelle zur Kommunikation mit den eingesetzten Sensor-Funkknoten bzw. den Datenloggern (Kommunikation zu den Modulen, ist im Logger integriert)
- 868 MHz Funk
- lizenzfreier IPv6 Mesh-Netzwerk Stack inkl. IPSec and IKEv2 Security
- interner STM32F03 (256KB Flash) für eigene Anwendungen programmierbar
- integrierter Bootloader (seriell)
- USB/LAN Gateways „out of the box“ (Firmware)
- Low Power
- Over the air update
- LAN-Schnittstelle zur Konfiguration und Datenübertragung (Nur in Verbindung mit Baseboard)
- Serielle Schnittstellen, Modbus ASCII
- Der Funk Chip ist hervorragend für den Einsatz im prof. Monitoring geeignet.
- Hervorragendes Preis-/Leistungsverhältnis
MoT-Print: MoT-GSM

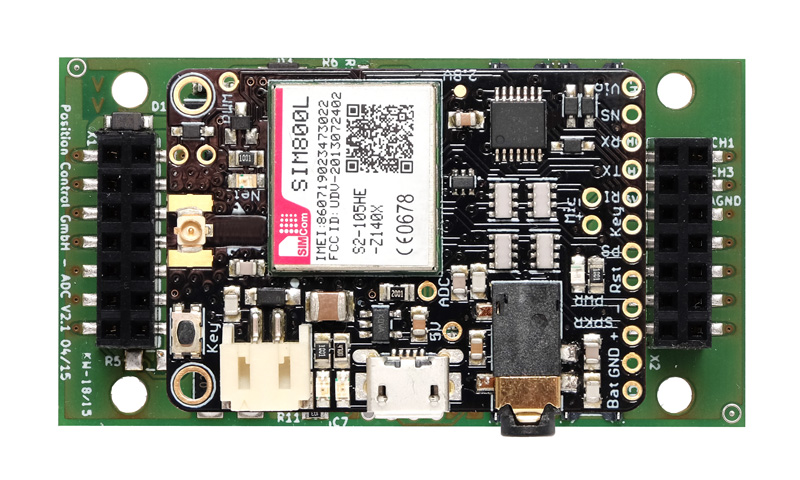

MoT GSM Print
Der GSM Print ist ein Wireless Modul mit Cortex ARM zur Übertragung der Sensorsignale via FTP Protokoll an einen parametrierbaren Kundenserver.
Die intuitive Konfiguration erfolgt über eine Windowsanwendung.
Mit dem POCO Sensorutility konfigurieren und in Betrieb zu nehmen.
Produktbeschreibung:
Der GSM Communication Print ist ein GSM Modul mit Cortex ARM zur Übertragung der Sensorsignale via GSM.
Die intuitive Konfiguration erfolgt über eine Windowsanwendung .
Mit dem POCO Sensorutility konfigurieren und in Betrieb zu nehmen.
Leistungsmerkmale:
- RS 485 Schnittstelle zur Kommunikation mit den eingesetzten Sensor-Funkknoten bzw. den Datenloggern (Kommunikation zu den Modulen, ist im Logger integriert)
- Quad-band 850/900/1800/1900MHz – connect onto any global GSM network with any SIM
- Send and receive SMS messages
- Send and receive GPRS data (TCP/IP, HTTP, etc.)
- Scan and receive FM radio broadcasts (yeah, we don’t exactly know why this was included but it works really well)
- AT command interface with „auto baud“ detection
- Onboard LiPoly battery charging circuitry so you can take your project on the go.
- Level shifting circuitry so you can run it with 2.8V to 5V logic.
- uFL connections for external antenna
- Indicator LEDs for power and network connectivity
- Standard SIM slides into the back
- Hervorragendes Preis-/Leistungsverhältnis
MoT-Print: MoT-Bat/Power

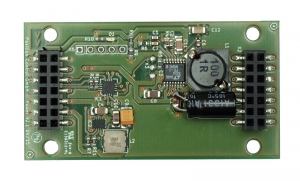

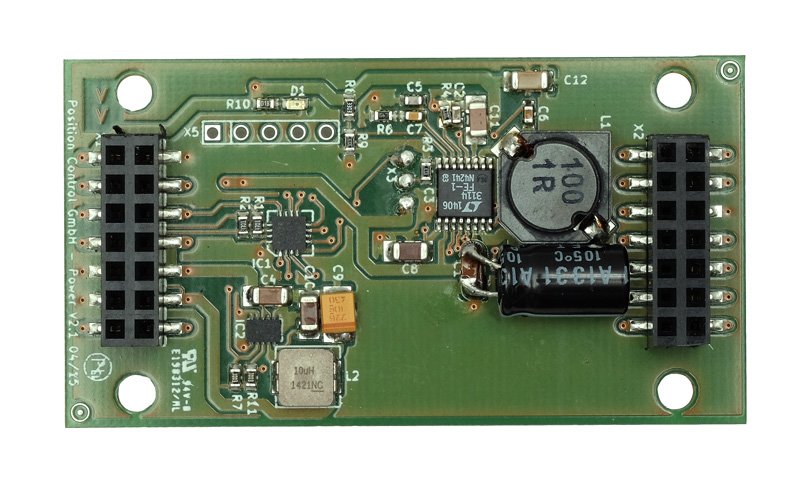

MoT Bat/Power
Die Spannungsversorgung kann über Netzteile und über Hochleistungs-Batterien erfolgen.
Mit dem POCO Sensor-Utility kann das Modul konfiguriert werden.
Produktbeschreibung:
Der Power Print ist ein IoT Modul, das in der Lage ist, die IoT Module mit den passenden Betriebsspannungen zu versorgen.
Die Spannungsversorgung kann über Netzteile und über Hochleistungs-Batterien erfolgen.
Mit dem POCO Sensor-Utility kann das Modul konfiguriert werden.
Leistungsmerkmale:
- Wide Input Range 9-32 Volt
- Generate Sensor power supply from Batteries 2x 3,6 V or 3×3,6 V.
- Generate high accuracy 5 and 3,3 V for embedded devices
- Kompatibel für alle IoT Prints
- Hervorragendes Preis-/Leistungsverhältnis
MoT-Print: MoT-Connection

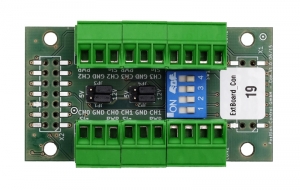

MoT Connection
Über den Base Print kann der User den Connection Print mit allen im IOT-Baukasten vorhanden Funktionalitäten verbinden. So ist es möglich ein genau auf die Applikation abgestimmtes Monitoringmodul zu konfigurieren.
Produktbeschreibung:
Der Connection Print ist ein IoT Modul, das in der Lage ist, die im Monitoring vorhandenen Sensoren direkt auf die Reihenklemmen aunzuschließen.
Über den Base Print kann der User den Connection Print mit allen im IOT-Baukasten vorhanden Funktionalitäten/Pring verbinden. So ist es möglich ein bgenau auf die Applikation abgestimmtes Monitoringmodul zu konfigurieren.
Ob Analogwandler [ADC-Print], Batterieversorgung [Power-Print], Wireless-Funktionalität [Wireless-Print] oder GSM Verbindung [GSM-Print]
Leistungsmerkmale:
- Voll kompatibel zur IOT-Base
- Anschluss von bis zu 4 Sensoren [+-5V,-+10V,0-5v,0-10V u. 4-20mA]und RS 485 möglich.
- Direkter Anschluss von 5 KOhm Potis möglich [Ausführung „OP“]
- Kompatibel für die Sandwich Bauweise zu allen IoT Prints
- Hervorragendes Preis-/Leistungsverhältnis
NBIoT Gateway
NBIoT Gateway
Es besteht selbstverständlich die Möglichkeit, mehrere Base Prints/Gehäuse im Verbund zu betreiben.
Produktbeschreibung:
Das IOT Case 1 Gehäuse ist ein Kunststoffgehäuse der Schutzklasse IP 54, das in der Lage ist, die im Monitoring notwendigen IOT Base Platinen aufzunehmen.
Es besteht selbstverständlich die Möglichkeit, mehrere Base Print/Gehäuse im Verbund zu betreiben. Die einzelnen Base-Stationen können untereinander mit einer RS 485 Datenverbindung oder mit dem Wireless Print wireless betrieben werden. Den Base Print kann der User im IOT-Baukasten mit vorhandenen Funktionalitäten/Prints verbinden.
So ist es möglich, individuelle, auf die Applikation abgestimmte Monitoringmodule zu bauen.
Sie zahlen nur für die Funktionen die Sie wirklich brauchen!
Ob Analogwandler [ADC-Print], Batterieversorgung [Power-Print], Wireless-Funktionalität [Wireless-Print] oder GSM Verbindung [GSM-Print], alle Module sind kompatibel zum Base-Print.
Leistungsmerkmale:
- Abmessungen: 150x120x70 mm
- Voll kompatibel zu allen IOT Prints bzw IOT Basen
- Einbau einer komplett bestückten IOT Base möglich.
- Das Case 1 kann mit beliebig vielen PG Verschraubungen bestückt bzw. selbst konfiguriert werden.
- Kompatibel zu IOTPs in Sandwich Bauweise
- Hervorragendes Preis-/Leistungsverhältnis
