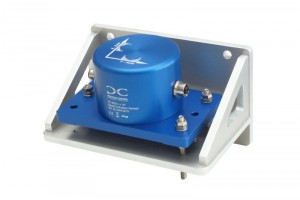

Hochgenauer Neigungsmesser [High accuracy Inclination module]
Version: 1.15
Immer öfter reichen die Genauigkeiten normaler MEM´S Sensorik im Bereich der Neigungsmessung nicht mehr aus. Aus diesem Grund hat Position-Control einem hochgenauen und langzeitstabilen Inklinometer entwickelt, der diese Anforderungen erfüllt.
Eine bereits aus anderen Produkten bekannte Signalaufbereitung ist in der Lage, den Sensor individuell zu kalibrieren.
Großes Augenmerk wurde auf die Temperaturkalibration des neuen Sensors gelegt.
Die technischen Daten des Inklinometer sprechen für sich:
| Description | Value | Unit |
| Linear Range *** | -+0,5 | ° |
| Total Range | -+1 | ° |
| Output | 1,0 | mV/arc second |
| Output | 160 | mV/arc°* |
| Resolution | <.0001 | arc°* |
| Null Repeatability | <.0007 | arc° |
| Symmetry @ 1/2 linear scale | <2 | % |
| Accuracy @ 1/2 Linear Scale | <0,8 | %FS ** |
| Null Impedance +/-20% | <4 | kOhm |
| Null Stability, 12 hrs. @ 25 deg.C | <.0006 | arc °, typ. |
| Shock Survival (G’s, minimum) | 50 | g |
| Communication Protocol | Modbus ASCII | RS 485 |
| Temperature Range (deg. C) | °C | |
| Operating: | -30 to +95 | °C |
| Storage | -40 to +115 | °C |
| Temp. Coefficint of Scale (%/°C, typ.) | 0,6 | %/°C, typ. |
* = Output levels derived using PC ADC4 Signal Conditioner
** = Higher accuracy models available. Consult Position-Control GmbH for details.
*** = Extended ranges available. Consult Position-Control GmbH for details.
